Elektromotor s brzdou 22kW 1LCBR180M-2

Typ

1LCBR180M-2

Hmotnost

205 kg

Výkon

22 kW

Otáčky

2940 ot/min

Točivý moment

71,46/71,46 Nm

Proud

42,2 A

Napětí

400/690 V

Kostra

Litina

Průměr hřídele

48 mm

Produkt je dostupný na skladě.

Popis

Technický popis – Elektromotory s brzdou 1LCBR série

Třífázový elektromotor s brzdou s vysoce otáčkovým A.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pro velikosti rámů 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230/400 V – 50/Hz (jiné na požádání) se samostatnou svorkovnicí
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (<33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu v rozsahu (30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Velmi vysoký počet startů/hodina.

Elektromotor s brzdou 22kW – typické aplikace

Automatizace s vysokou frekvencí zásahu, převodovými motory, zvedacími, manipulačními stroji.

Technický popis – Elektromotory s brzdou 1LCBR(c) série

Třífázový elektromotor s brzdou s vysoce otáčkovým D.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pre veľkosti rámov ≤ 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230 V – 50/60 Hz (jiné na požádání)
– Progresivní a nehlučné brzdění
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (~33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Vysoký počet startů/hodina.

Elektromotor s brzdou 22kw – typické aplikace

Automatizace vyžadující hladký zásah, transferové stroje, balicí stroje, převodové motory.

Technické data

Typ a osová velikost

1LCBR180M-2

Nominální výkon (kW)

22

Nominální proud (A)

42,2

Otáčky pri plné zátěži (ot./min)

2950

Statický brzdový moment-ne méně než (Nm)

215,8

Záběrový moment (Mz/Mn)

2,2

Poměrný moment zvratu

2,2

Záběrový proud (Iz/In)

7

Účinnost μ (%)

89

Účiník (cosφ)

0,89

Čas brzdění bez zatížení (S)

0,6

Napětí buzení (V)

170

Rozměrové výkresy

Elektromotor s brzdou 22kW 1LCBR180M-2 – rozměrový výkres

rozměrový výkres Elektromotor s brzdou 22kw 1LCBR180M-2

Fotogalerie

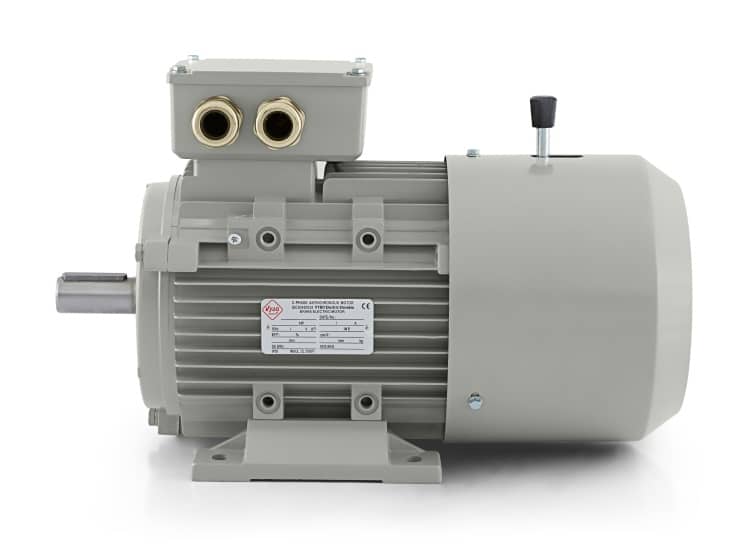

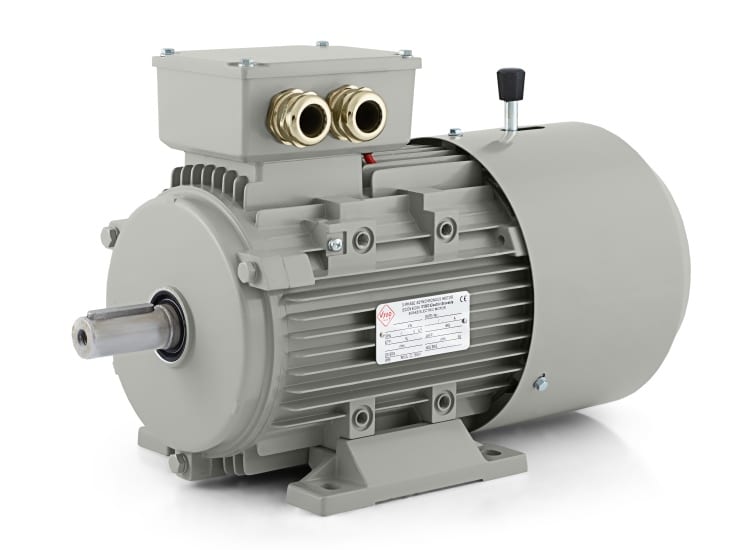

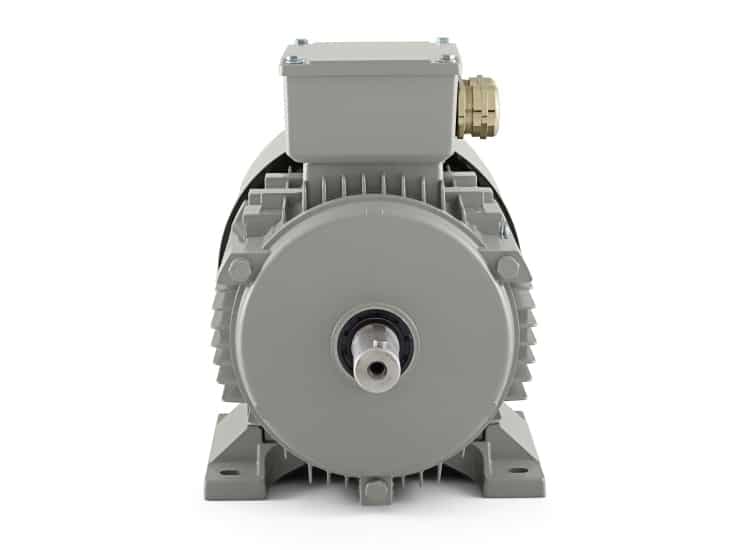

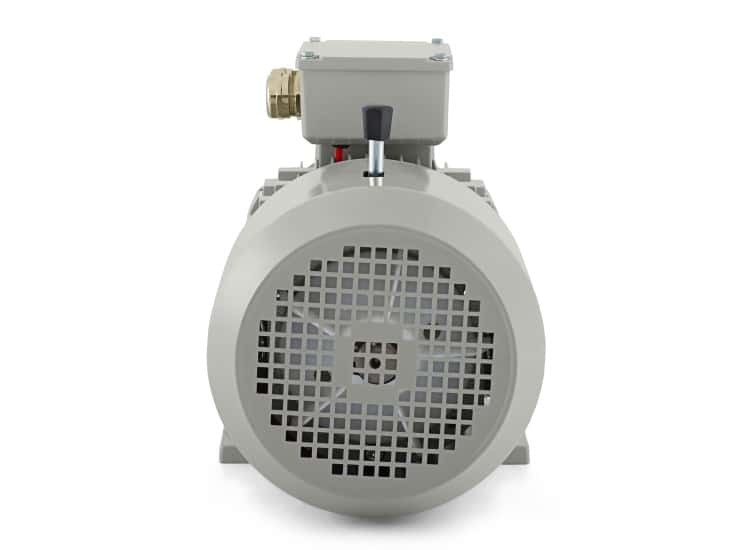

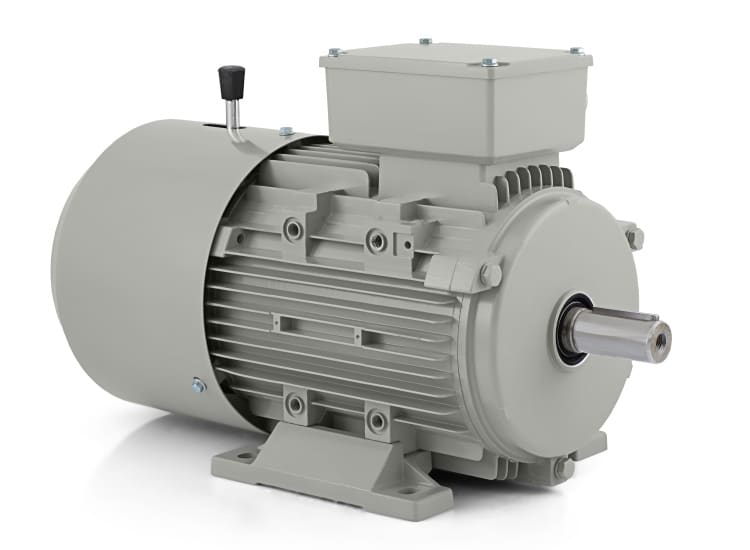

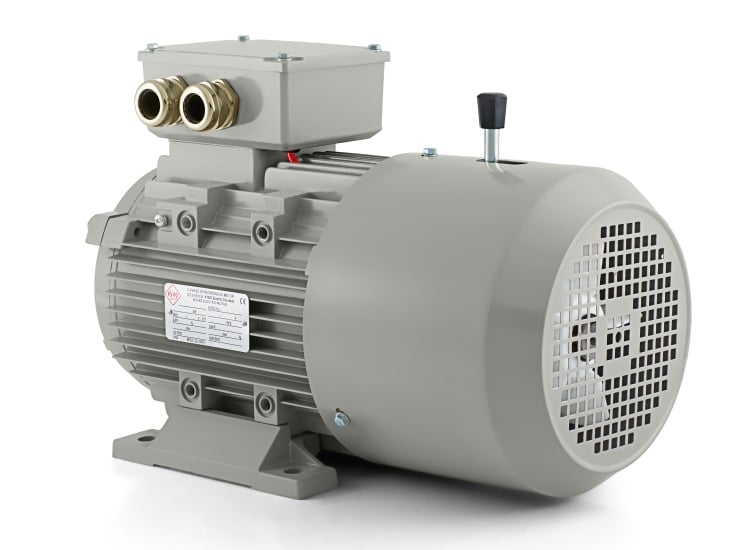

Elektromotor s brzdou 22kW 1LCBR180M-2 – fotogalerie

elektromotor s brzdou 22kw 1LCBR180M-2

elektromotor s brzdou 22kw 1LCBR180M-2

elektromotor s brzdou 22kw 1LCBR180M-2

elektromotor s brzdou 22kw 1LCBR180M-2

elektromotor s brzdou 22kw 1LCBR180M-2

elektromotor s brzdou 22kw 1LCBR180M-2

Složení a náhradní díly

Elektromotor s brzdou 1LCBR

náhradní díly elektromotor s brzdou

Elektromotor s brzdou 1LCBR(c)

součástky elektromotor s brzdou
