Technický popis – Elektromotory s brzdou 1ALBR série
Třífázový elektromotor s brzdou s vysoce otáčkovým A.C. brzděním
Velikosti rámů: 63 … 160
Rozsah výkonů: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pro velikosti rámů 132, IP 55 pro rámy s velikostí 160
– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230/400 V – 50/Hz (jiné na požádání) se samostatnou svorkovnicí
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (<33%; 67%; max. 100% Mb)
Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu v rozsahu (30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.
Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Velmi vysoký počet startů/hodina.

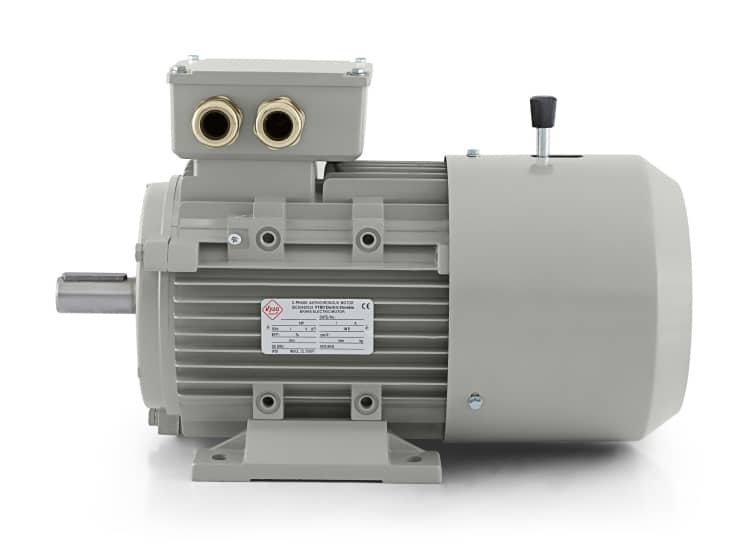

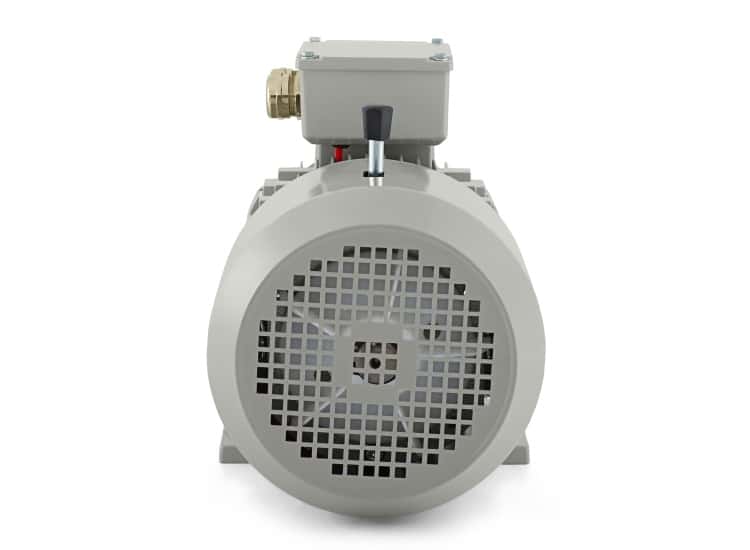

Elektromotor s brzdou 0,09kW – typické aplikace
Automatizace s vysokou frekvencí zásahu, převodovými motory, zvedacími, manipulačními stroji.
Technický popis – Elektromotory s brzdou 1ALBR(c) série
Třífázový elektromotor s brzdou s vysoce otáčkovým D.C. brzděním
Velikosti rámů: 63 … 160
Rozsah výkonů: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pre veľkosti rámov ≤ 132, IP 55 pro rámy s velikostí 160
– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230 V – 50/60 Hz (jiné na požádání)
– Progresivní a nehlučné brzdění
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (~33%; 67%; max. 100% Mb)
Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.
Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Vysoký počet startů/hodina.
Elektromotor s brzdou 0,09kw – typické aplikace
Automatizace vyžadující hladký zásah, transferové stroje, balicí stroje, převodové motory.
REACH brzdové dáta
Typ brzdy
06
Brzdový moment (Nm)
4
Brzdový jmenovitý výkon (W)
20
Čas zpoždění při zapnutí (ms)
15
Čas brzdení (ms)
30
Pick in čas při vypnutí (ms)
40
INTORQ brzdové data
Typ brzdy
06
Brzdový moment (Nm)
4
Brzdový jmenovitý výkon (W)
20
Čas zpoždění při zapnutí (ms)
10
Čas brzdení (ms)
23
Pick in čas při vypnutí (ms)
52
Technické data
Typ a osová velikost
1ALBR 711-8
Jmenovitý výkon (kW)
0,09
Jmenovitý proud 220V (A)
0,97
Jmenovitý proud 380V (A)
0,56
Jmenovitý proud 660V (A)
0,32
Efektivita μ (100%)
44,9
Efektivita μ (75%)
39,6
Efektivita μ (50%)
31,1
Rychlost (ot./min)
680
Účiník (cosφ)
0,54
Tst/Tn
2,3
Tmax/Tn
2,6
Tmin/Tn
2,2
Ist/In
2,4
Hluk
50
