Elektromotor 3 kW, 2860 ot./min, 400 V, 1AL-100L-2

Dlouhý popis produktu

Elektromotor 1AL-100L-2 3 kW pro linky a stroje, kde se od pohonu očekává stabilní výkon během celé směny

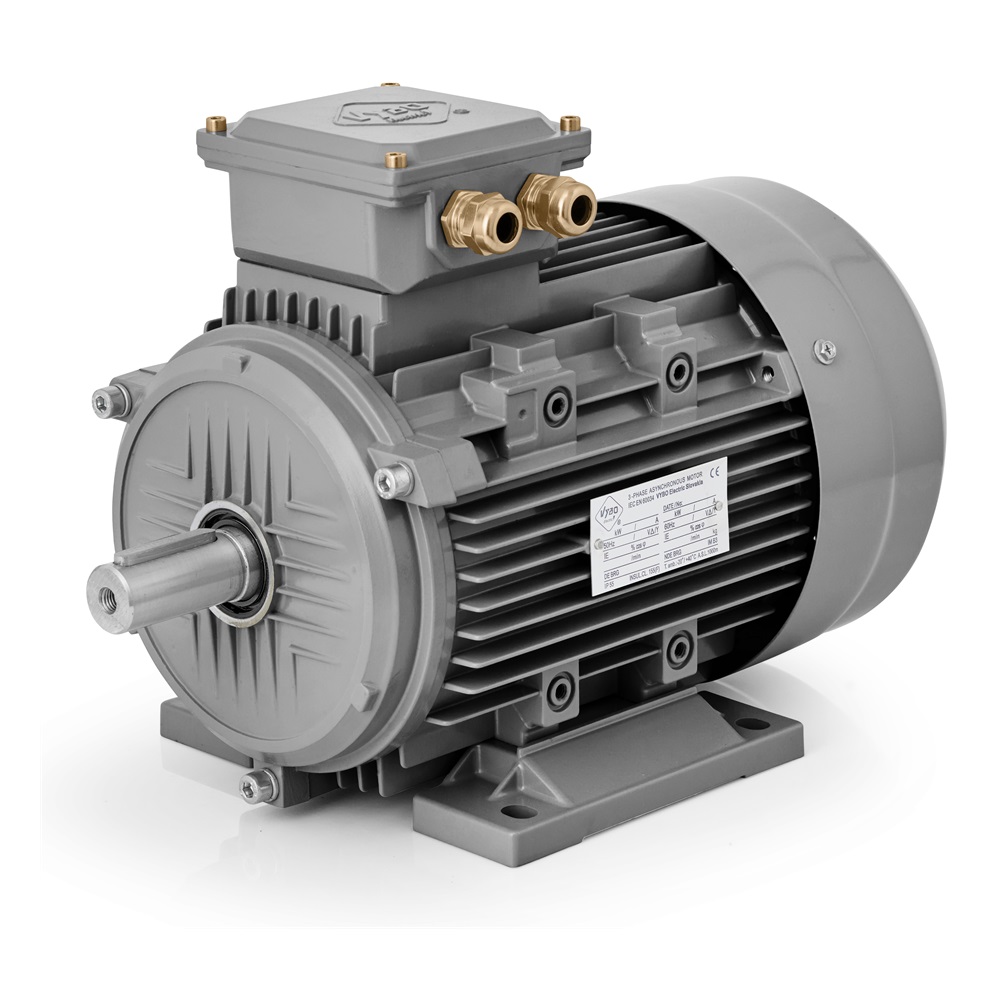

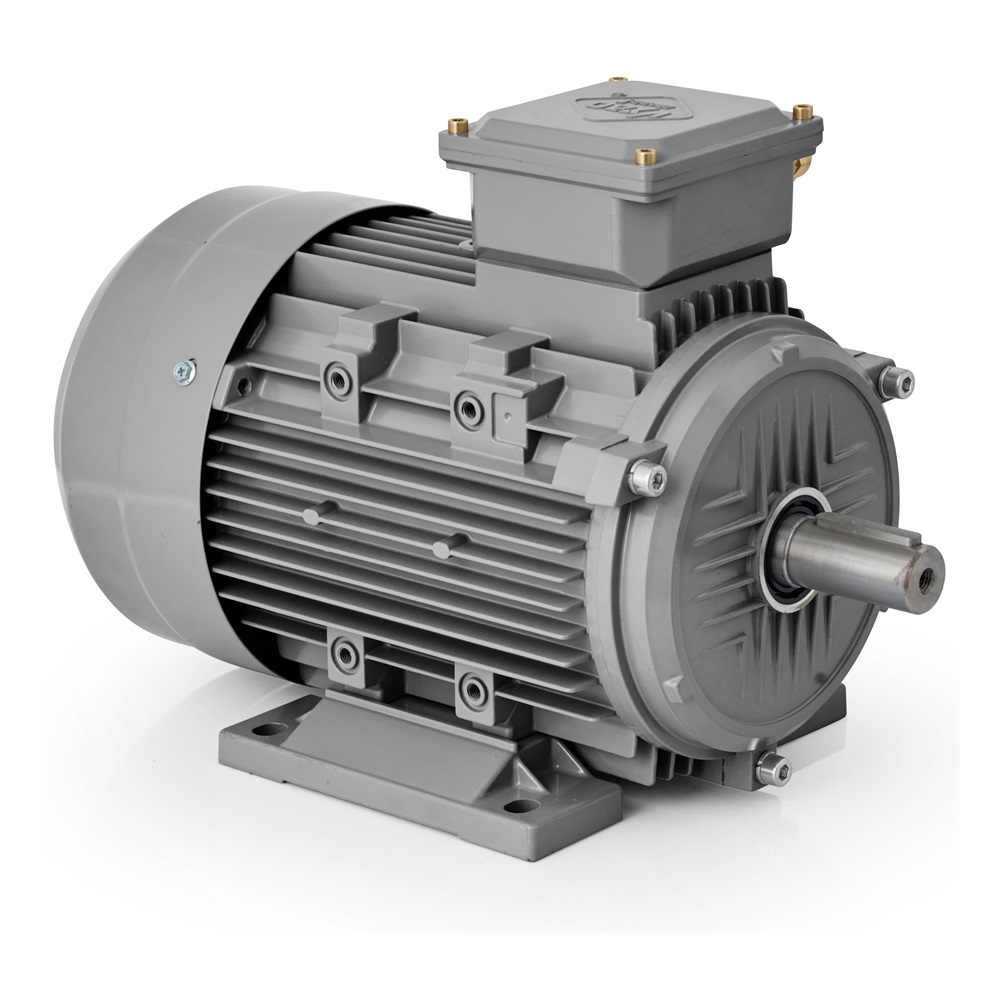

Elektromotor 1AL-100L-2 od VYBO Electric je třífázový asynchronní elektromotor navržený pro průmyslové technologie, ve kterých je důležitý spolehlivý provoz, svižný chod a odolné zpracování připravené na každodenní pracovní nasazení. Výkon 3 kW, 2-pólové provedení a jmenovité otáčky 2860 ot./min při frekvenci 50 Hz dělají z tohoto modelu vhodný pohon pro zařízení, která pracují ve vyšším tempu a potřebují stabilní mechanický projev i při pravidelném zatížení. Jmenovité napětí 230/400 V a zapojení Δ/Y usnadňují jeho zařazení do běžných třífázových soustav v různých typech průmyslových provozů.

Velikost rámu 100 posouvá tento motor do kategorie, kde už pohon nese výraznější část pracovního rytmu zařízení. V praxi to znamená spolehlivý základ pro technologie, které musí pracovat plynule během celé směny, zvládat pravidelné rozběhy a přitom si zachovat kompaktní a dobře využitelný konstrukční formát. Model 1AL-100L-2 proto dobře zapadá do moderních výrobních systémů, kde záleží na kombinaci výkonu, prostoru a provozní jistoty.

Výkonová úroveň, která vyhovuje pravidelnému průmyslovému zatížení

U výkonu 3 kW už motor vstupuje do oblasti, kde se od pohonu očekává nejen dynamika, ale i dlouhodobě stabilní pracovní výkon. Jmenovitý proud dosahuje 10,47 A při 230 V a 6,02 A při 400 V, což poskytuje pevný základ pro správné elektrické dimenzování a výběr vhodných prvků v soustavě. Motor pracuje s účiníkem 0,87 a efektivitou 82,6 %, takže nabízí velmi dobrý technický základ pro zařízení, která potřebují spolehlivý pohon s rychlým pracovním rytmem.

Důležitou součástí provozního obrazu je i chování při rozběhu. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7,5 vytvářejí dobré podmínky pro náběh do pracovního režimu i u zařízení, která se spouštějí pravidelně nebo pracují v opakovaných cyklech. V praxi je to důležité všude tam, kde pohon rozhýbává transportní části, vzduchotechnické uzly, dávkovací mechanismy nebo technologické celky se svižným pracovním tempem.

Silný základ pro výrobní procesy, které nemohou ztrácet rytmus

Model 1AL-100L-2 je vhodný pro provozní režimy S1, S2, S3 a S4-S9, což rozšiřuje jeho použitelnost v nepřetržitých i přerušovaných procesech. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka umožňuje jeho nasazení v technologiích s různým průběhem mechanického odporu. To je praktické zejména v provozech, kde se během jedné směny střídá více výrobních úloh a motor musí zůstat spolehlivou součástí celého systému.

V reálné výrobě bývá rozhodující, aby pohon nepůsobil jako slabý článek technologie. Pokud zařízení zajišťuje dopravu materiálu, odvětrávání, míchání, čerpání nebo mechanický posuv, motor musí zvládat pravidelnou práci bez nestability a bez zbytečných výpadků. Právě v tomto bodě má 1AL-100L-2 velmi dobré předpoklady pro dlouhodobé nasazení.

Kde se tento motor uplatní nejpřirozeněji

Výkon 3 kW a otáčky 2860 ot./min předurčují tento model pro technologie, které potřebují svižný pohon a stabilní provoz při pravidelném denním zatížení. Dobře se uplatní v dopravníkových systémech, podavačích materiálu, balicích linkách, plnicích modulech, etiketovacích zařízeních, třídicích mechanismech a dávkovacích stanicích. Své místo má i ve ventilátorových sestavách, odsávacích systémech, oběhových čerpadlech, průmyslových míchadlech, manipulačních pracovištích, montážních linkách, servisních technologických uzlech a pomocných výrobních celcích.

Jeho přínos spočívá v tom, že umí dobře zapadnout do zařízení, kde už nestačí jen kompaktní provedení, ale důležitý je i přesvědčivý a stabilní výkon. V provozech, kde se sleduje kontinuita výroby a plynulý chod jednotlivých uzlů, představuje takový motor velmi praktickou volbu. Svižné otáčky a odolné zpracování pomáhají technologii držet tempo bez zbytečných kompromisů.

Konstrukce připravená na běžné i náročnější pracovní prostředí

Elektromotor 1AL-100L-2 je proveden v hliníkovém rámu a pracuje s krytím IP55, které poskytuje ochranu před prachem a stříkající vodou. V průmyslových podmínkách jde o důležitou vlastnost, protože motor je připraven na každodenní používání ve výrobních halách, dílnách i technických místnostech. Chlazení IC411 podporuje stabilní tepelný režim během pracovního zatížení. Izolační třída F a nárůst teploty B doplňují technický základ vhodný pro pravidelný a dlouhodobý provoz.

Motor pracuje s vibracemi 2,8 mm/s v třídě A a hlučností 76 dB(A), což odpovídá průmyslové výkonové kategorii tohoto modelu. Vyvážení je řešeno s polovičním perem a směr otáčení je možný v obou směrech, což rozšiřuje možnosti použití v různých mechanických sestavách. Na straně DE i NDE jsou použita ložiska 6206-2Z a mazání zajišťuje mazivo s lithiovým základem č. 2, což podporuje spolehlivý mechanický chod při každodenní práci.

1AL OPTIMAL jako platforma pro montážní flexibilitu a profesionální nasazení

Model patří do řady 1AL OPTIMAL, která je známá vysokou kompatibilitou, ověřenou jakostí a výborným poměrem kvality a ceny. Tato platforma je navržena pro standardní i náročné provozy a v průmyslu má silnou pozici díky široké použitelnosti napříč různými odvětvími. Série je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34, což přináší větší volnost při návrhu zařízení i při výměně pohonu. Praktickým přínosem jsou i kompatibilní patky, možnost výměny předního krytu, zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, důkladně navržená kostra pro zvýšení účinnosti chlazení a zesílená ložiska.

Motor je vybaven kabelovými průchodkami 2-M25X1.5. Rozměry balení 405 × 230 × 295 mm, hmotnost balení 24 kg a setrvačnost rotoru 0,0109 kg/m2 doplňují obraz o manipulaci, logistice a mechanickém chování při rozběhu. Motor je vhodný pro startování metodou DOL a podle požadavků technologie i pro řízení frekvenčním měničem nebo softstartérem. 1AL-100L-2 tak představuje spolehlivý průmyslový pohon pro zařízení, která potřebují rychlý chod, stabilní výkon a připravenost na intenzivní každodenní nasazení.
