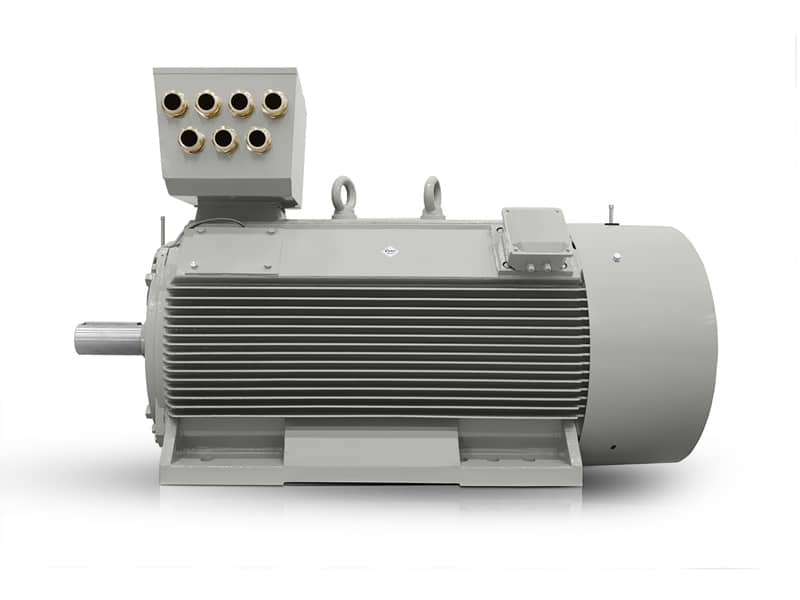

Typ elektromotoru: H17RL-400X1-10 250KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 400X1-10 |
| Rám (mm) | 400 |
| Elektrická dáta | |
| Výkon (kW) | 250 |
| Jmenovitý proud 400 V (A) | 510 |
| Jmenovitý proud 690 V (A) | 296 |
| Rychlost (rpm) | 592 |
| Frekvence (Hz) | 50 |
| Poly | 10 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 4033 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 600 |
| Externí rozběhová setrvačnosť (kg*m2) | 461 |
| Moment setrvačnosti GD2 (kg*m2) | – |
| Výkonnost | |
| Efektivita (%) | 94,6 |
| Účiník (100%) | 0,75 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 3310 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Ve velkých čerpacích stanicích, u lisovacích linek i u hlavního pohonu dopravníků rozhoduje přímost návrhu a prostor pro vysokou hustotu výkonu. H17RL 400X1-10 je 10polový elektromotor, který byl navržen přesně pro takové nasazení, kde musí elektrický motor dodat stabilní výkon při nízkých otáčkách a zároveň nezatížit technologii nadměrnými rozměry.
Robustní litinová konstrukce pomáhá udržet mechanickou pevnost i při dlouhodobém zatížení a při vibracích typických pro průmyslové agregáty. V praxi to znamená menší nároky na servisní zásahy a jistotu, že asynchronní elektromotor zvládne i náročné startovací cykly v provozech s nepřetržitým režimem.
10polový elektromotor pro agregáty s nízkými otáčkami
Jmenovité otáčky 592 ot./min jsou vhodné tam, kde se vyžaduje přesné dávkování, vysoký tažný záběr a plynulý rozběh bez zbytečného dynamického namáhání převodu. Takové řešení ocení provozovatelé velkých továren i OEM výrobci technologických celků, kteří integrují pohon do kompaktních sestav s přísnými nároky na montážní prostor.
Robustní litina pro dlouhodobou průmyslovou zátěž
Velikost kostry 400 mm dává projektu prostor pro výkon 250 kW bez kompromisů v uspořádání pohonu. Kompaktní výkon se projeví zejména při modernizacích, kde je potřeba nahradit starší agregát bez rozsáhlých stavebních úprav. Značka VYBO Electric přitom představuje ověřeného výrobce a distributora, což je důležité při opakovaných dodávkách do standardizovaných výrobních programů.
- Jmenovitý točivý moment 4033 Nm podporuje stabilní rozběh těžkých mechanismů.
- Poměr rozběhového momentu 120 % pomáhá překonat zatížení při startu.
- Poměr zvratového momentu 200 % zvyšuje rezervu při krátkodobých špičkách.
- Poměr rozběhového proudu 600 % je podstatný při návrhu rozváděče a ochrany.
Energetická efektivnost při trvalém provozu
Efektivita 94,6 % a účiník 0,75 jsou důležité při výpočtu provozních nákladů, zejména u pohonů, které běží dlouhé hodiny denně. Energetická efektivnost se v takovém segmentu nehodnotí jen podle názvu produktu, ale podle toho, jak se chová na technologii po měsících nepřetržitého provozu.
Možnost volby frekvence usnadňuje nasazení i v sítích, kde se uvažuje o 60 Hz. Zákazníci tím získají širší prostor při exportních projektech a při typizovaných sestavách pro různé trhy.
Příslušenství pro monitorování teploty a ochranu vinutí
Pro přesnější sledování stavu jsou k dispozici 6 x PT100 ve vinutí, 1 x PT100 v NDE ložisku, 1 x PT100 v DE ložisku, antikondenzační ohřívač a 3 x PTC termistor. Takové vybavení pomáhá při integraci do řídicích systémů, kde se vyžaduje včasná reakce na změnu teploty.
Navržený pro velké továrny a OEM sestavy
H17RL 400X1-10 nachází uplatnění u pohonu cementového mlýna, těžkého šnekového dopravníku, bubnového míchače, granulační linky, míchadla procesní nádrže, válcovací jednotky, drtiče surovin, těžkého ventilátoru odsíření a extrudéru pro průmyslové polymery. V těchto aplikacích rozhoduje stabilní záběr, odolnost ložisek 6326C3 na obou stranách a schopnost udržet proces bez neplánovaných odstávek.
Pro provozy, které potřebují spolehlivě dimenzovaný elektrický motor s důrazem na mechanickou odolnost a dlouhou životnost, představuje tato sestava praktické řešení pro nový projekt i modernizaci.
Ložiska a chlazení pro spolehlivý chod
Hmotnost 3310 kg a externí rozběhová setrvačnost 461,000 kg·m² jsou údaje, které projektantům pomáhají při návrhu základů, spojky i ochrany pohonu. Výsledkem je řešení, které lépe zapadá do velkých technologických celků a zjednodušuje integraci do existujících výrobních linek.
Kontaktujte nás pro technické poradenství a výběr vhodného zapojení pro váš projekt.
