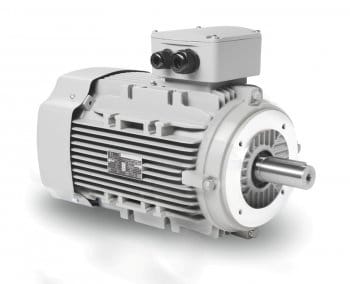

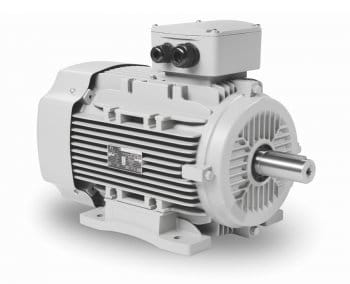

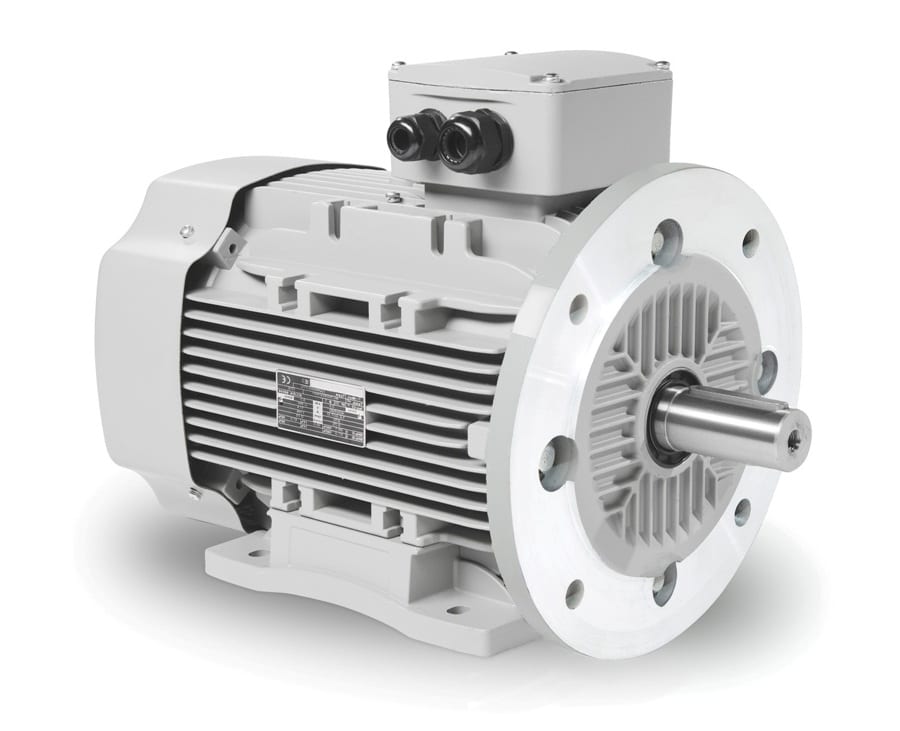

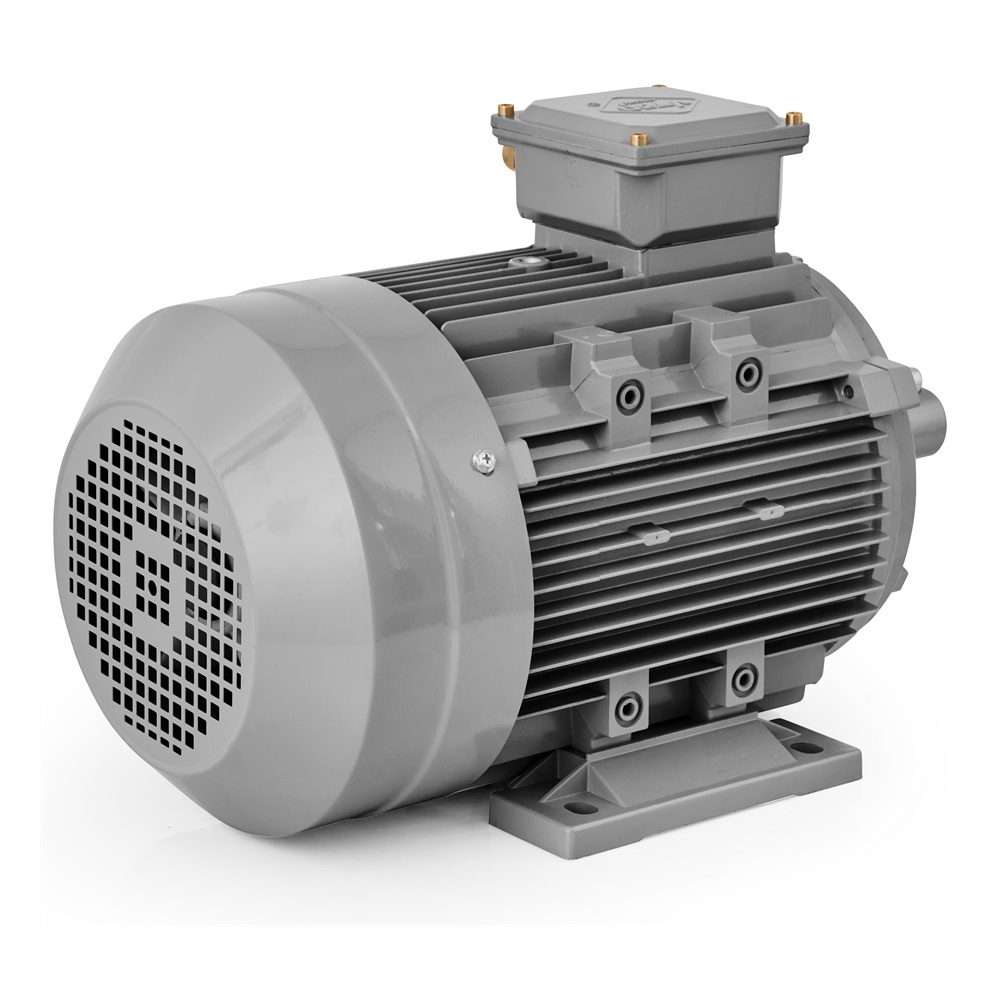

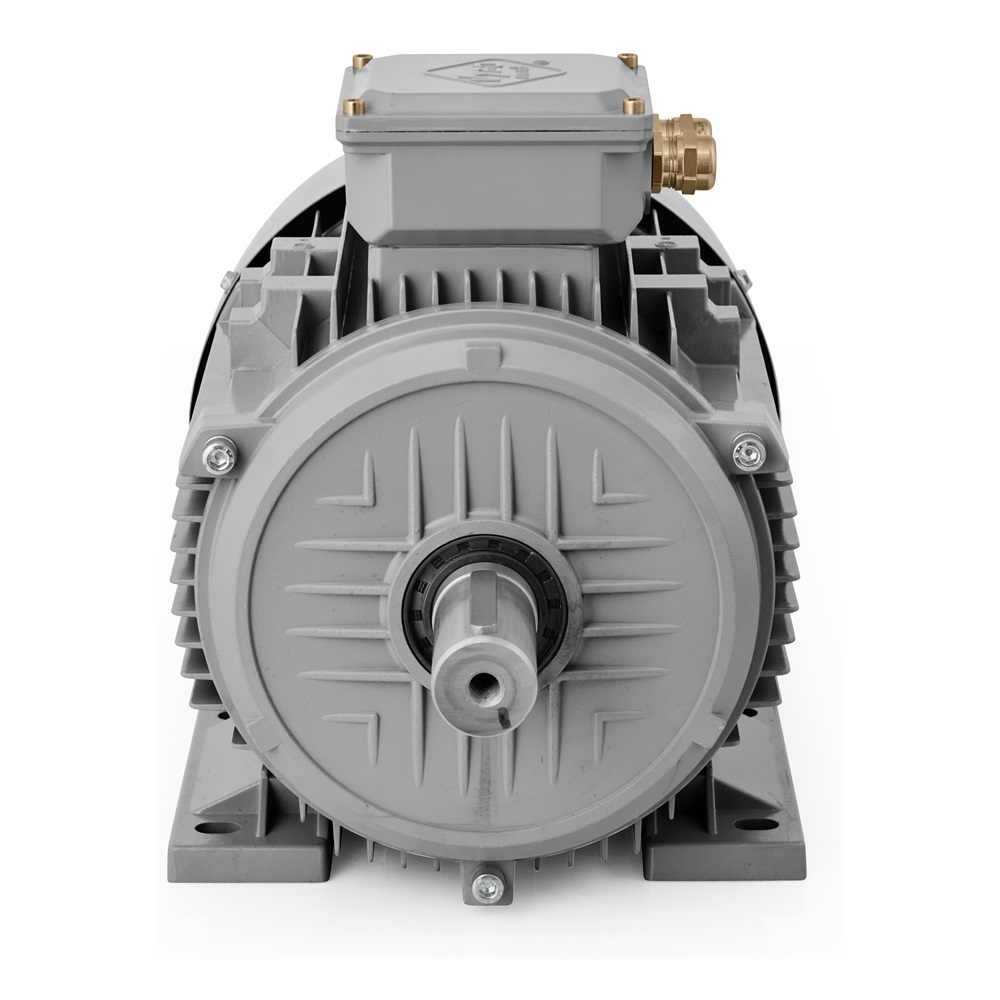

Elektromotor 18,5 kW, 2930 ot./min, 400 V, 1AL-160L-2

Dlouhý popis produktu

Elektromotor 1AL-160L-2 18,5 kW pro technologie, kde je důležitý souvislý chod a pevná provozní jistota

V mnoha průmyslových provozech není rozhodující jen samotný výkon motoru, ale především to, jak se chová při souvislé práci, při opakovaném startu a při delším zatížení v reálných podmínkách. Elektromotor 1AL-160L-2 od VYBO Electric je určen právě pro takové prostředí. Jde o třífázový asynchronní elektromotor s výkonem 18,5 kW, 2-pólovým provedením a jmenovitými otáčkami 2930 ot./min při frekvenci 50 Hz. Jmenovité napětí 400/690 V se zapojením Δ/Y odpovídá průmyslovým elektrickým soustavám, kde se vyžaduje spolehlivý přenos energie a stabilní chod ve vyšší výkonové třídě.

Rám velikosti 160 posouvá tento model do oblasti technologií, kde motor tvoří jednu z nosných částí pohonu. V zařízeních, která zajišťují kontinuální pohyb materiálu, stabilní odsávání, cirkulaci média nebo pravidelný míchací proces, musí pohon pracovat bez zbytečných výkyvů. Právě zde se 1AL-160L-2 uplatňuje velmi přirozeně. Dobře zapadá do dopravníkových systémů, ventilátorových sestav, odsávacích jednotek, oběhových čerpadel, míchacích technologií, balicích linek, třídicích uzlů, dávkovacích sestav, manipulačních pracovišť i do technologických celků, kde je potřeba rychloběžný motor s pevnou výkonovou rezervou.

Spolehlivý základ pro výkonnější průmyslové pohony

Model 1AL-160L-2 pracuje s účiníkem 0,9 a efektivitou 90 %. Jmenovitý proud dosahuje 31,6 A při 400 V a 19,11 A při 690 V. U zařízení této třídy jsou to důležité hodnoty pro návrh napájení, jištění a celkového elektrického řešení. Výkon 18,5 kW ve spojení s otáčkami 2930 ot./min vytváří vhodný základ pro technologie, které potřebují svižný pohon a stabilní výkon během delšího pracovního cyklu.

Při rozběhu se motor chová s parametry, které odpovídají jeho výkonové úrovni. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7,5 jsou vhodné pro zařízení, kde se motor opakovaně rozbíhá nebo kde musí po startu rychle přejít do ustáleného pracovního režimu. V praxi to ocení dopravníková trať s pravidelným náběhem, ventilátorová jednotka s důrazem na vyrovnaný chod i čerpací nebo míchací systém, který potřebuje jistotu při každém spuštění.

Provedení pro průmyslové prostředí a pravidelné zatížení

Elektromotor 1AL-160L-2 je proveden v hliníkovém rámu a pracuje s krytím IP55. Toto krytí je důležité všude tam, kde se motor setkává s prachem, běžnou provozní vlhkostí nebo se stříkající vodou. V průmyslových halách, technických místnostech, strojírenských provozech i v technologických sestavách jde o praktickou výhodu, protože pohon je připraven na každodenní nasazení v reálném pracovním prostředí. Chlazení IC411 podporuje stabilní tepelný režim při vyšším zatížení a při delším chodu. Izolační třída F a nárůst teploty B doplňují konstrukční základ vhodný pro pravidelný provoz ve výkonných zařízeních.

Z pohledu mechanického chování pracuje motor s vibracemi 2,8 mm/s v třídě A a hlučností 86 dB(A). Vyvážení je řešeno s polovičním perem a směr otáčení je možný v obou směrech. To dává větší volnost při návrhu strojů a u řešení, kde se počítá s reverzací nebo s univerzálnějším osazením pohonu. Na straně DE i NDE jsou použita ložiska 6309-2ZC3. Mazání zajišťuje mazivo s lithiovým základem č. 2, což odpovídá průmyslovému nasazení v této výkonové třídě.

Pracovní režimy, které vyhovují moderním výrobním procesům

Motor je vhodný pro režimy S1, S2, S3 a S4-S9. To znamená široké možnosti nasazení v nepřetržitých provozech i v procesech, kde se chod pravidelně přerušuje nebo mění podle pracovní operace. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje použitelnost v různých typech technologických zařízení. V jednom závodě může tento model zajišťovat plynulý transport, v jiném vzduchotechniku, jinde čerpací proces nebo pravidelný pohyb výrobního uzlu.

Pro způsob startu je motor vhodný pro DOL. Zároveň je vhodný i pro řízení frekvenčním měničem nebo softstartérem, pokud to vyžaduje konkrétní nastavení technologie. V praxi jde o užitečnou vlastnost při modernizaci zařízení, při požadavku na řízený rozběh nebo při potřebě lépe přizpůsobit chod pohonu konkrétnímu úkolu.

Platforma 1AL OPTIMAL a montážní flexibilita

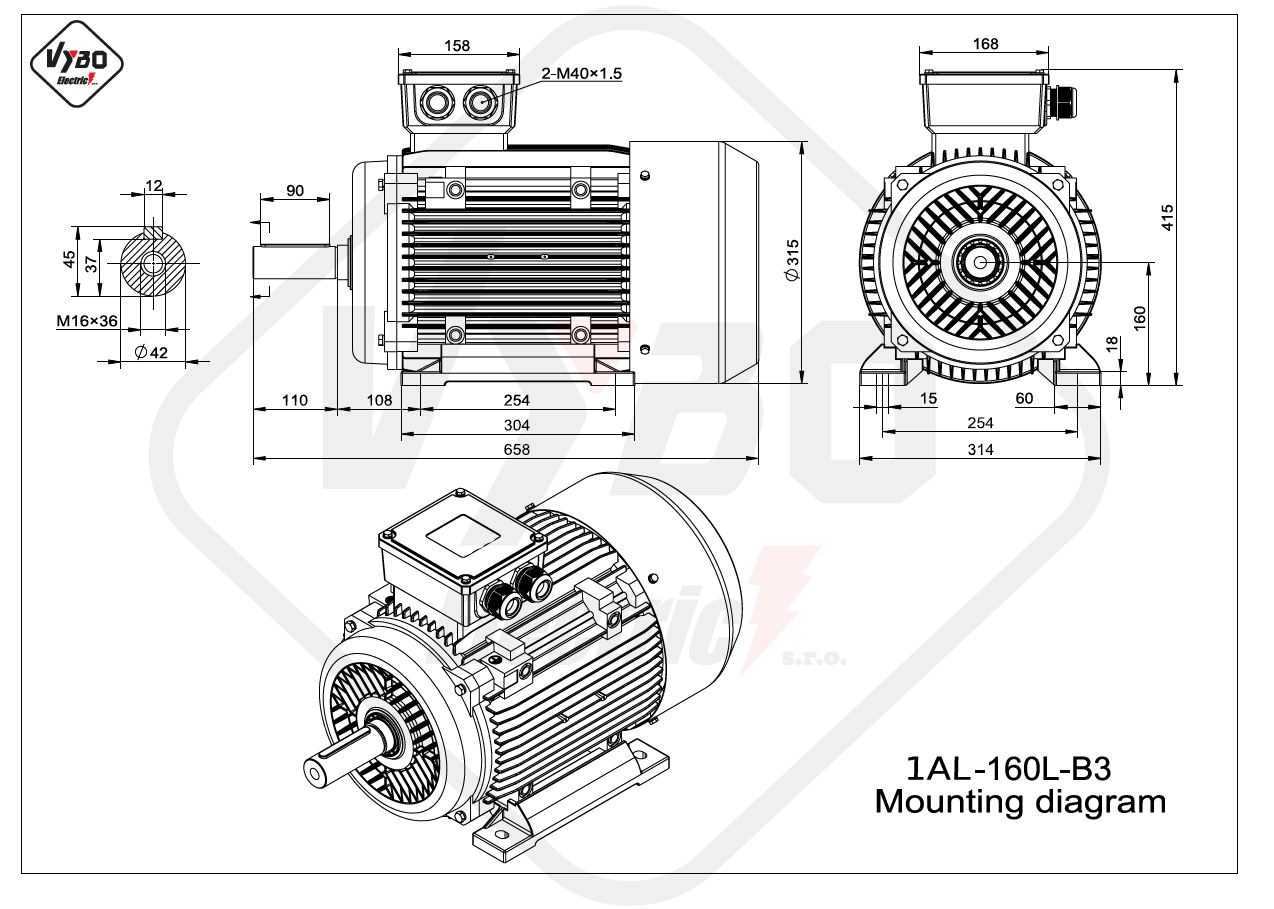

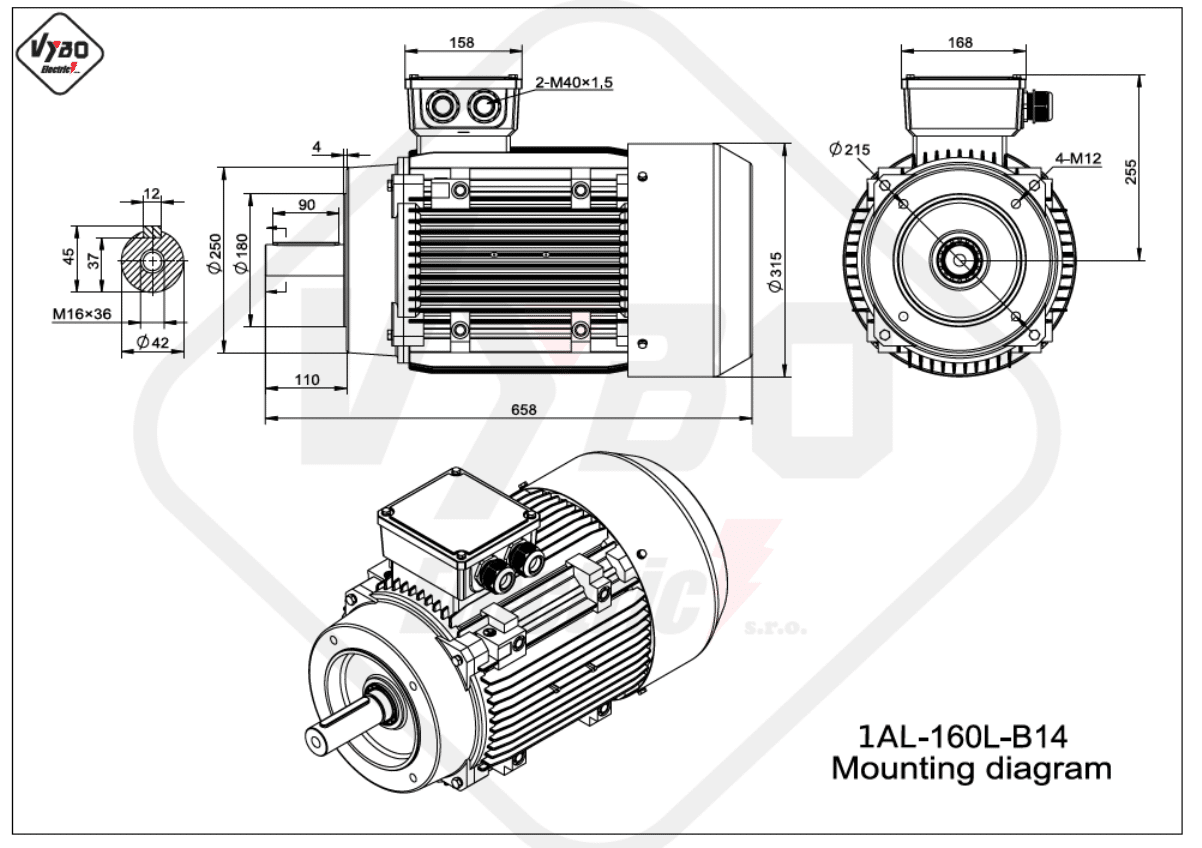

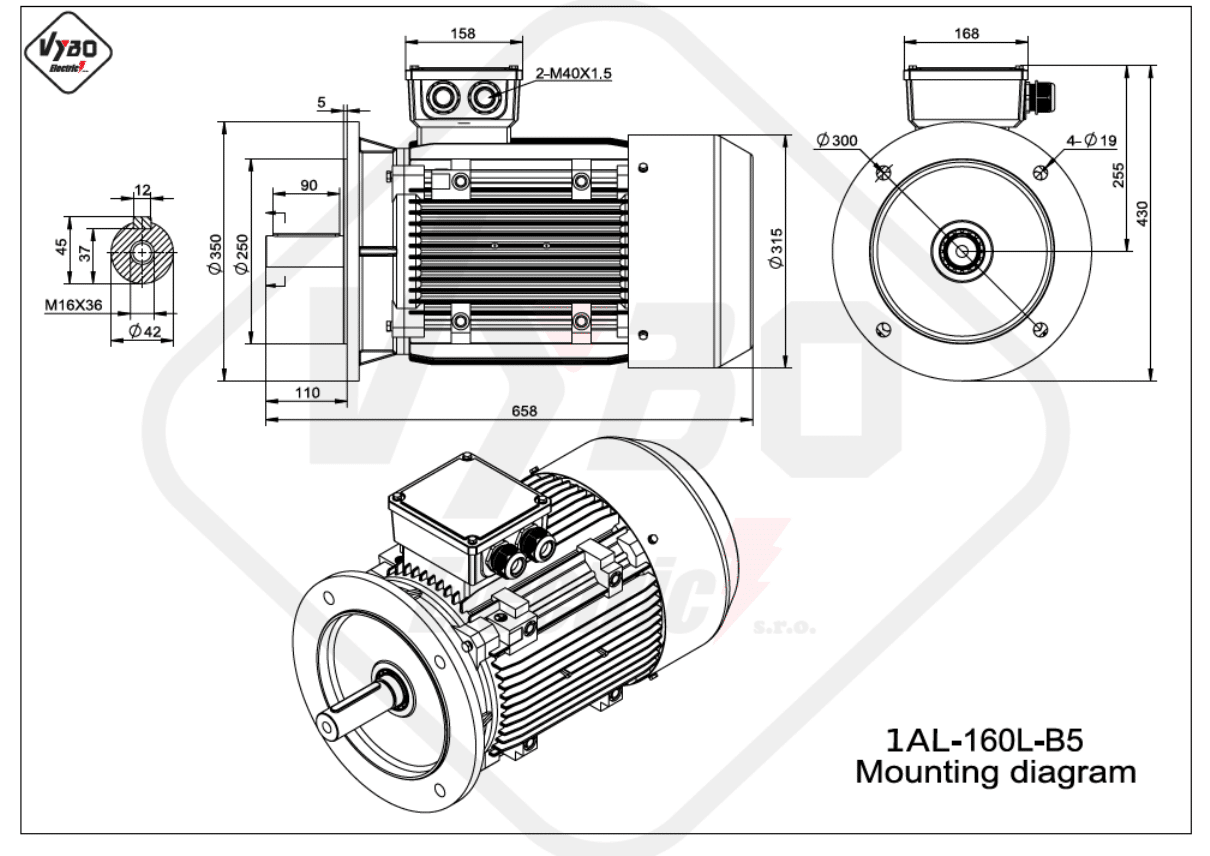

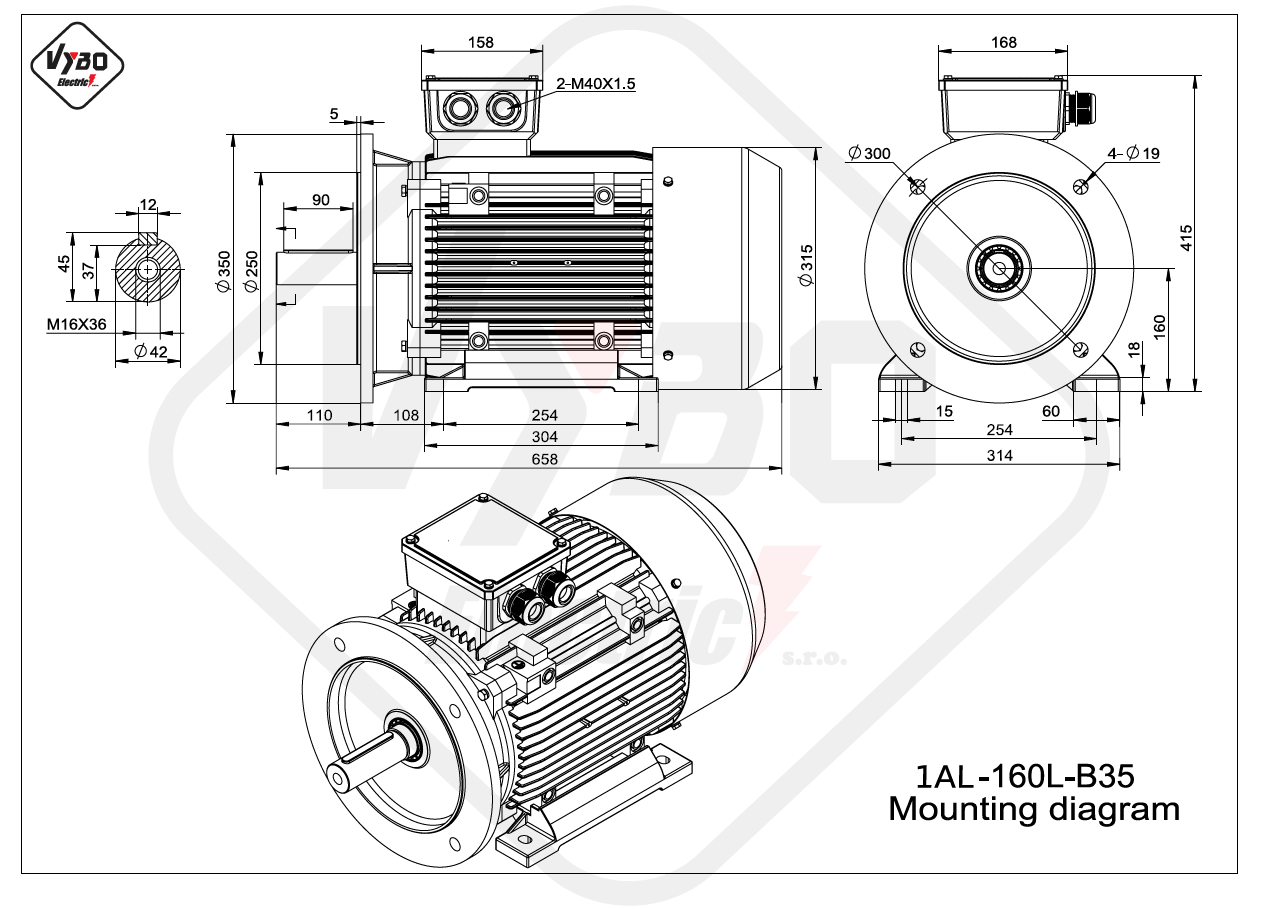

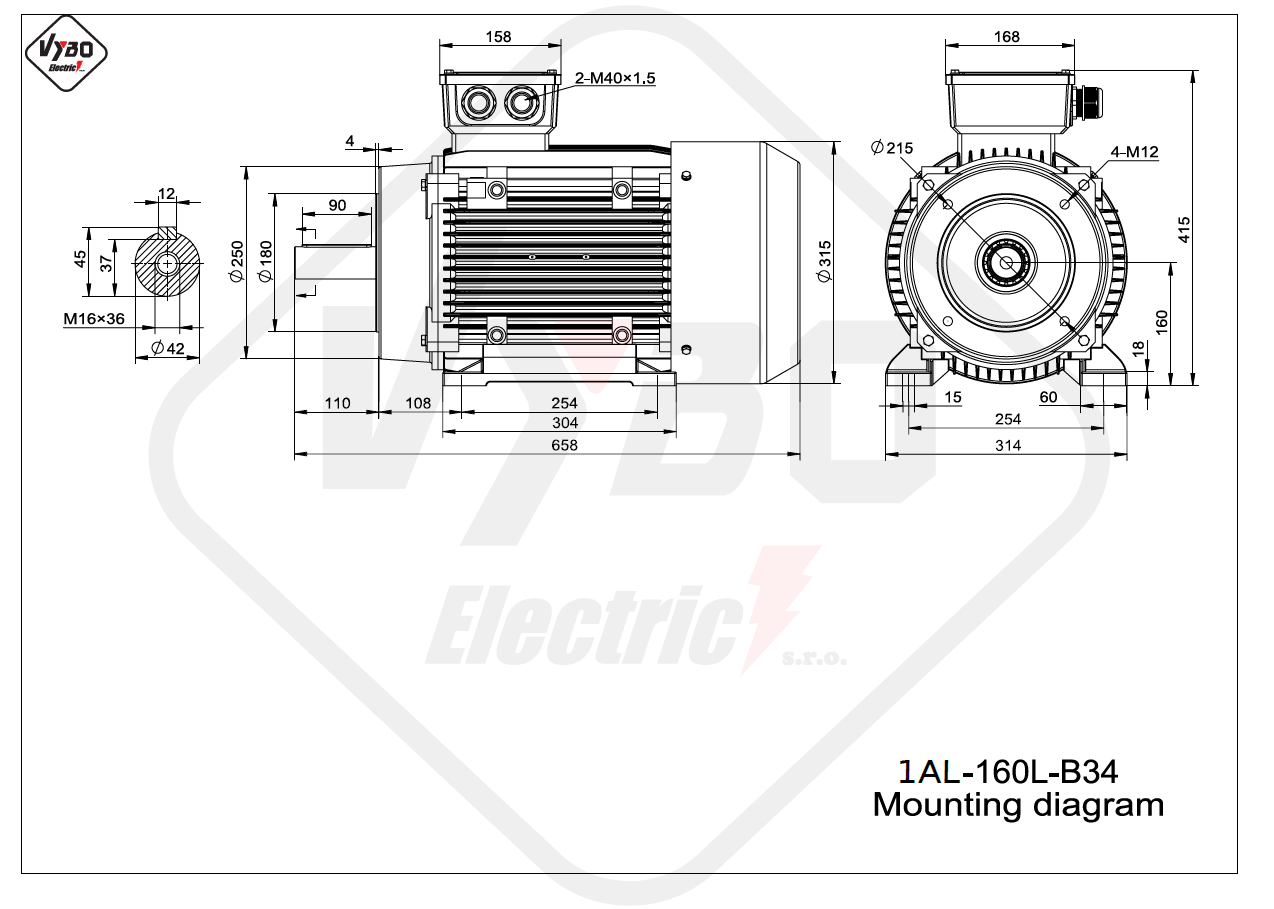

Model 1AL-160L-2 patří do řady 1AL OPTIMAL, která je známá výborným poměrem kvality a ceny, vysokou kompatibilitou a ověřenou jakostí v průmyslové praxi. Série je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34, což usnadňuje osazení do nových strojů i do modernizovaných zařízení. K praktickým přednostem platformy patří zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, kompatibilní patky, možnost výměny předního krytu, důkladně navržená kostra pro zvýšení účinnosti chlazení a zesílená ložiska.

Motor je vybaven kabelovými průchodkami 2-M40X1.5. Setrvačnost rotoru 0,124 kg/m2 doplňuje pohled na chování při rozběhu a při změně provozního stavu. Elektromotor 1AL-160L-2 tak představuje řešení pro technologie, které potřebují výkon 18,5 kW, rychlost 2930 ot./min, krytí IP55 a konstrukci připravenou na stabilní a dlouhodobý průmyslový provoz.
