Elektromotor 15 kW, 970 ot./min, 400 V, 1AL-180L-6

Dlouhý popis produktu

Elektromotor 1AL-180L-6 pro průmyslové pohony s pevným elektrickým základem

Elektromotor 1AL-180L-6 od VYBO Electric je 6-pólový třífázový model navržený pro technologie, kde se od pohonu očekává stabilní rozběh, vyrovnané otáčky a spolehlivý chod při dlouhodobém zatížení. Jmenovité napětí 400/690 V, zapojení △/Y, výkon 15 kW a jmenovité otáčky 970 ot./min při frekvenci 50 Hz dávají tomuto motoru pracovní charakter vhodný pro zařízení, která mají běžet pravidelně a bez zbytečně prudkého mechanického projevu. V průmyslové praxi je to důležité zejména tam, kde pohon tvoří stabilní jádro celé technologie a kde je vyžadován klidnější 6-pólový chod s dobrou jistotou při rozběhu i při ustáleném provozu.

Elektrické údaje a jejich význam v provozu

Model 1AL-180L-6 pracuje se jmenovitým proudem 30 A při 400 V a 17,39 A při 690 V. V datasheetu jsou uvedeny i hodnoty 31,6 A při 380 V a 28,9 A při 415 V, což usnadňuje přesnější zařazení do různých průmyslových napájecích soustav. Při návrhu rozvaděče, jištění a napájecí větve jde o důležitý podklad, protože motor má být nejen výkonný, ale i správně začleněný do elektrické části zařízení. Účiník 0,81 a efektivita 89 % pomáhají při technickém návrhu provozu a při plánování chodu zařízení v delším časovém horizontu.

Elektromotor je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. V praxi to znamená, že jej lze použít v pevně nastavených pohonech i v sestavách, kde je žádoucí jemnější rozběh nebo lepší přizpůsobení pracovního rytmu samotnému procesu. U ventilátorů a čerpacích soustav může být přínosem regulace výkonu podle potřeby technologie. U míchadel, dopravníků nebo recirkulačních systémů zase pomáhá kultivovanější náběh a čitelnější chování mechaniky při zatížení.

Rozběhové vlastnosti a chování při zátěži

Poměr rozběhového momentu 2,0 pomáhá motoru překonat počáteční odpor zařízení bez nejistého startu. Poměr zvratného momentu 2,1 podporuje stabilitu v situacích, kdy se pracovní zátěž během chodu mění nebo krátkodobě kolísá. Poměr rozběhového proudu 7,0 je důležitý údaj pro správné dimenzování ochranných prvků a pro celkové nastavení elektrické větve. U výkonného 15 kW motoru má právě chování při startu velký význam, protože pohon často pracuje v zařízeních, kde se rozbíhá větší hmota, delší dopravní úsek nebo technologický uzel s výraznějším odporem.

Motor je určen pro parabolickou nebo lineární křivku zatížení. To je praktické u ventilátorů, ve vzduchotechnických sestavách, v procesních čerpadlech, v pásových dopravnících, v míchacích zařízeních, v sušicích technologiích, ve filtračních systémech, v dávkovacích uzlech, v třídicích linkách i v recirkulačních okruzích. Setrvačnost rotoru 0,207 kg/m² ukazuje, že jde o motor připravený pro zařízení s výraznější rotační soustavou a s důrazem na stabilní pracovní režim. V provozu to znamená dobrou oporu pro technologie, kde má pohon držet tempo bez zbytečných výkyvů.

Konstrukce a mechanická jistota

Konstrukční velikost 180 mm dává tomuto modelu pevnou základnu pro pravidelné průmyslové nasazení. Na straně DE i NDE jsou použita ložiska 6311-C3, která podporují spolehlivé uložení rotoru při dlouhodobém zatížení i při opakovaných startech. Mazivo na lithiové bázi č. 2 je vhodné pro běžné průmyslové podmínky. Vyvážení s polovičním perem usnadňuje správné spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Součástí provedení jsou kabelové průchodky 2-M40X1.5, což pomáhá při čistém a bezpečném přivedení napájení.

Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i zařízením, kde se finální uspořádání pohonu řeší až při montáži nebo při uvádění technologie do chodu. Právě u větších technologických celků je tato flexibilita praktická. Motor lze tak přirozeně zařadit do nových zařízení i do modernizovaných provozů, kde se řeší změna směru nebo úprava pracovní logiky pohonu.

Provozní podmínky a odolnost

Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a provozní vlhkostí. Chlazení IC411 podporuje stabilní tepelný režim při delším zatížení. Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro každodenní nasazení v průmyslových podmínkách. Motor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Vibrace 2,8 mm/s při stupni vibrací třídy A podporují kultivovaný chod i v sestavách, kde na pohon navazují přesnější technologické části. Hlučnost 73 dB(A) odpovídá průmyslovému charakteru tohoto provedení.

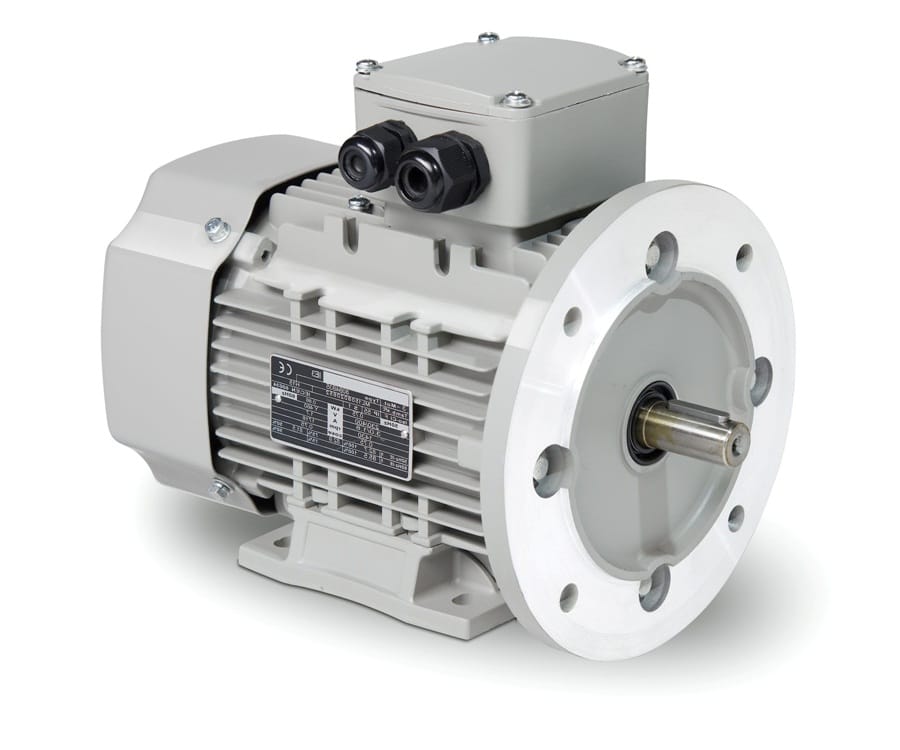

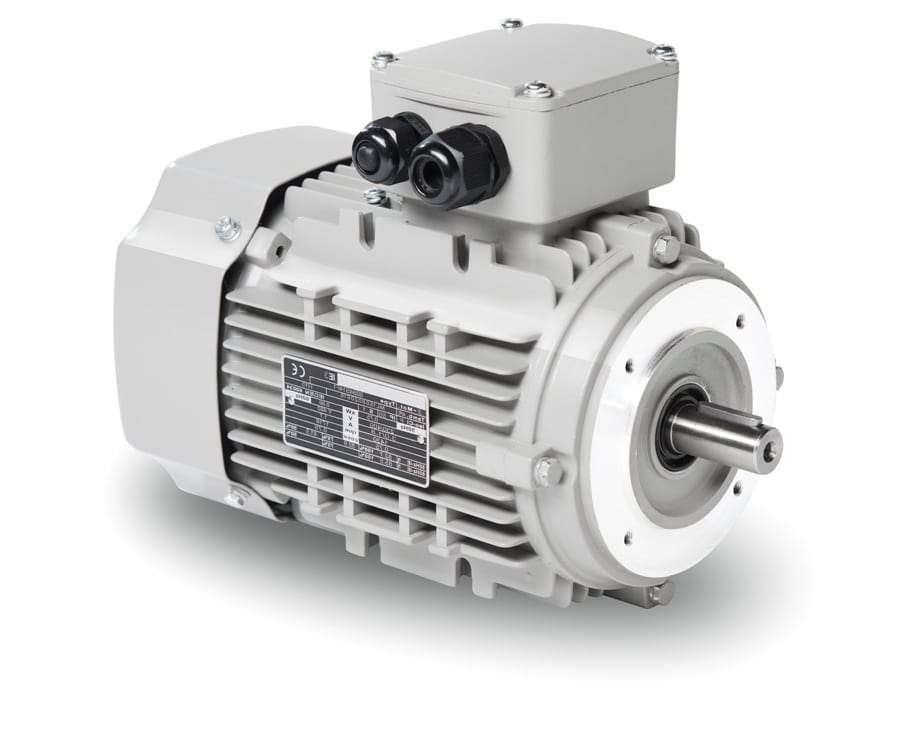

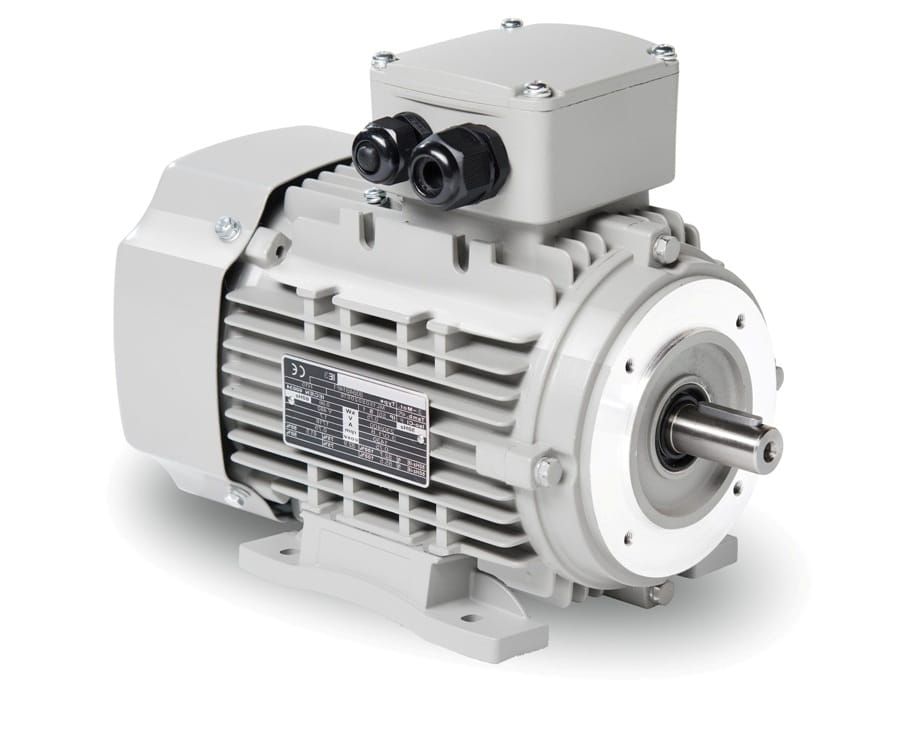

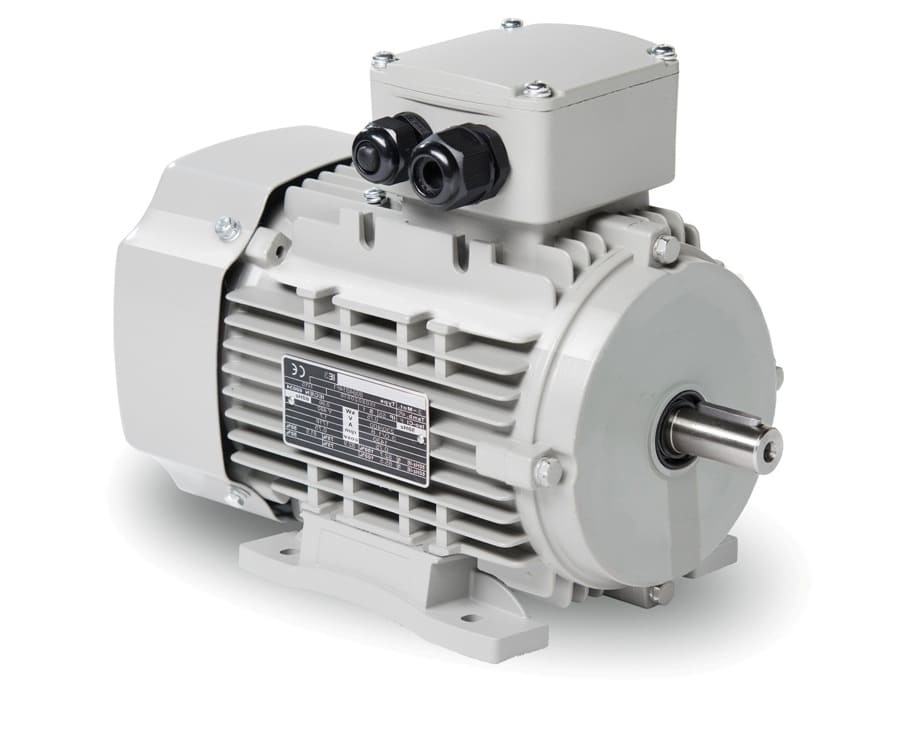

Série 1AL OPTIMAL od VYBO Electric představuje profesionální nízkonapěťové elektromotory v hliníkovém rámu pro široké použití v průmyslu. Platforma je navržena pro rychlé uvedení do provozu, velmi dobrý poměr kvality a ceny a odzkoušenou kvalitu v reálných podmínkách. K dispozici jsou i montážní provedení IM B3, IM B35, IM B5, IM B14 a IM B34.

Silný pohon pro technologie, které potřebují stabilitu

Elektromotor 1AL-180L-6 je vhodný tam, kde zařízení potřebuje pevný 15 kW motor s vyrovnaným 6-pólovým chodem, spolehlivým elektrickým zařazením a mechanickým řešením připraveným na dlouhodobé průmyslové nasazení. V provozech s důrazem na pravidelnost, stabilní pracovní rytmus a jistotu při rozběhu jde o řešení, které se přirozeně stává nosnou součástí technologie.
