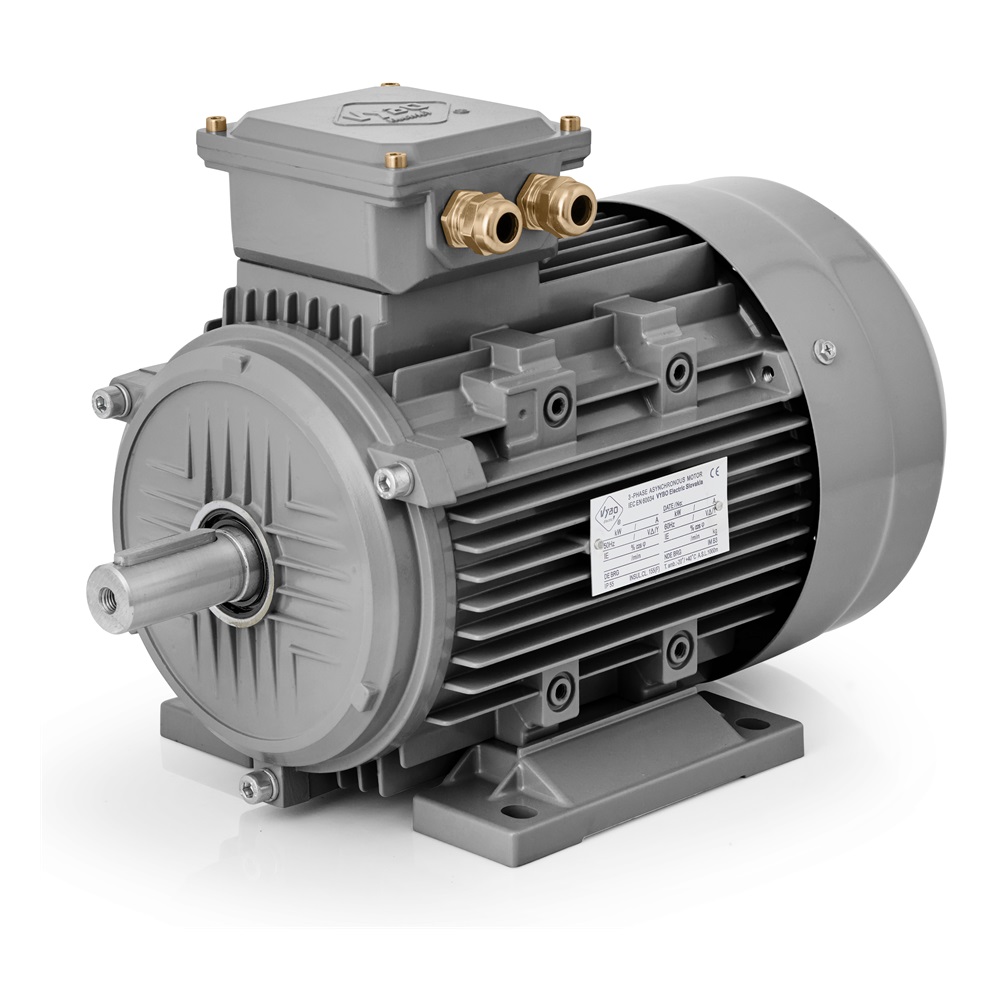

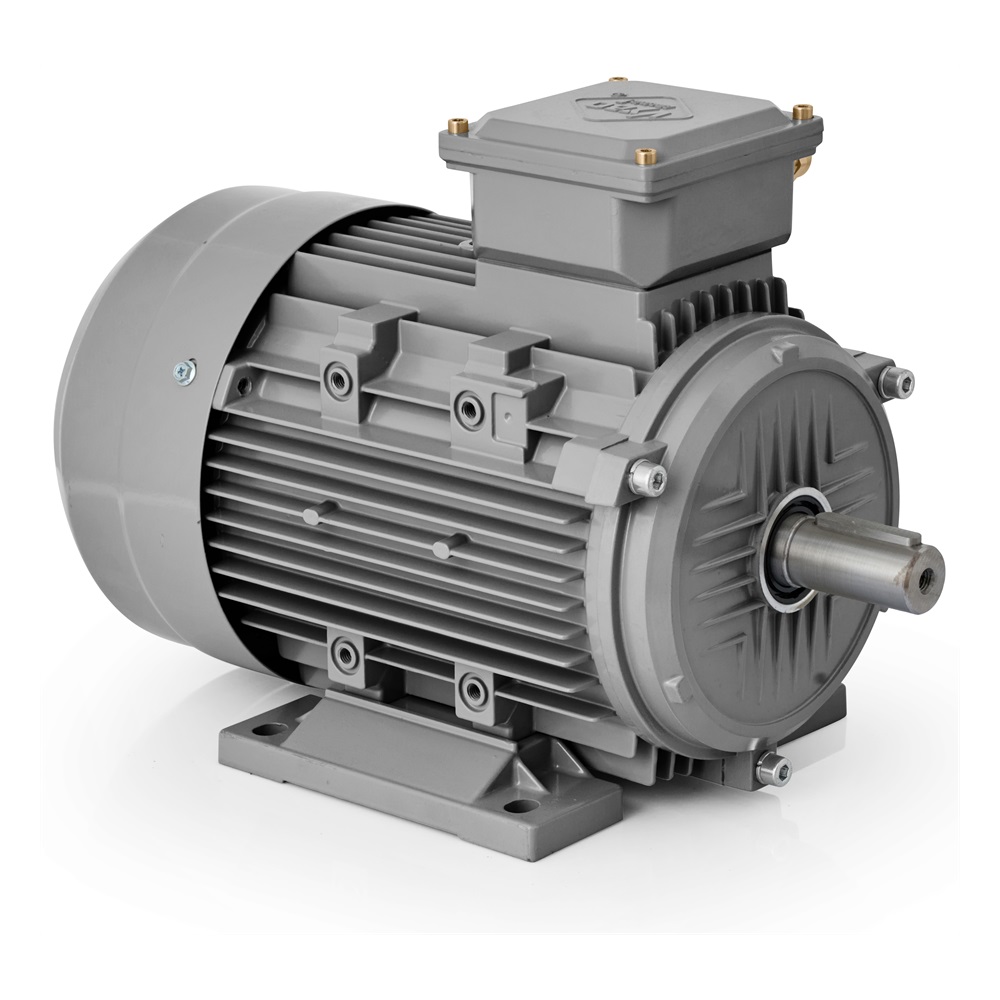

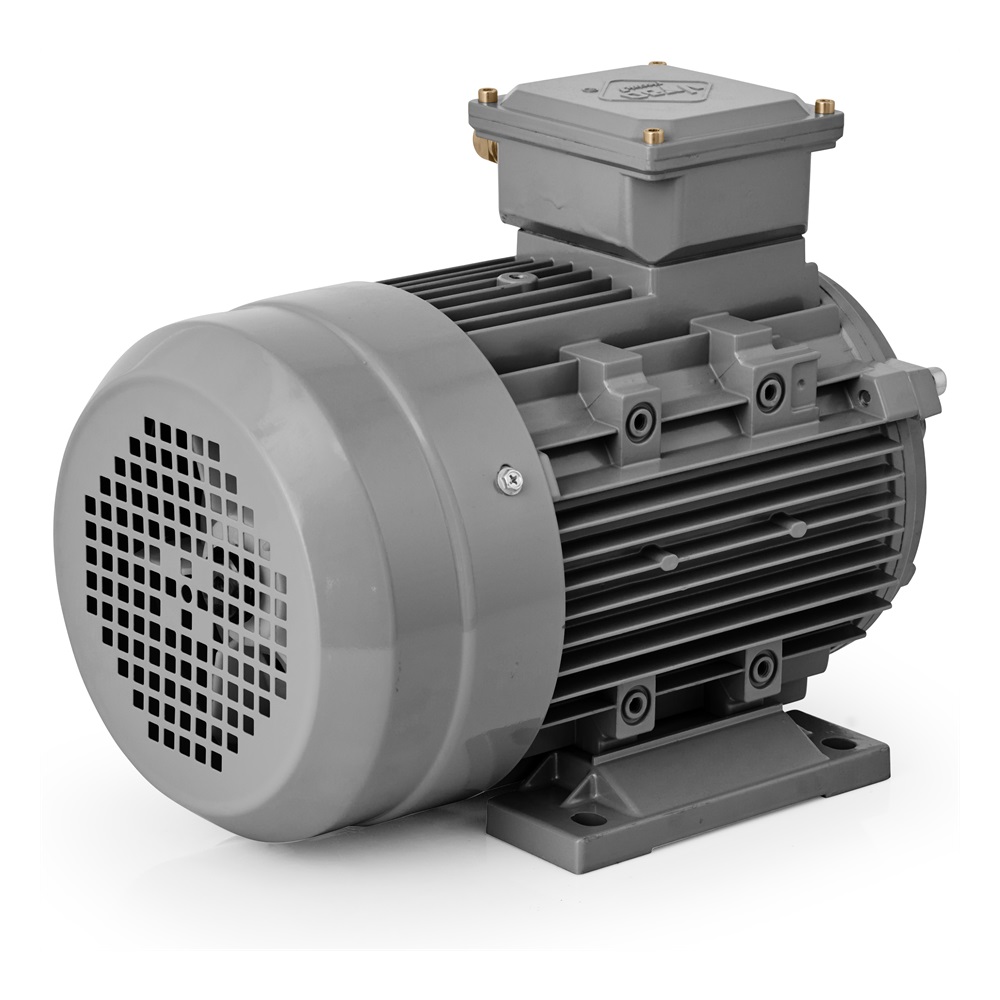

Elektromotor 1,1 kW, 1390 ot./min, 400 V, 1AL-90S-4

Dlouhý popis produktu

Elektromotor 1AL-90S-4 pro linky, kde pohon běží pravidelně a bez výkyvů

U strojů, které pracují v opakovaném taktu nebo jedou během celé směny bez delších přestávek, rozhoduje předvídatelný chod, jednoduché zapojení a pevný mechanický základ. Elektromotor 1AL-90S-4 ze série 1AL OPTIMAL je určen právě pro takové nasazení. Jde o třífázový asynchronní elektromotor s výkonem 1,1 kW, jmenovitým napětím 230/400 V, zapojením Δ/Y a jmenovitými otáčkami 1390 ot./min při frekvenci 50 Hz. Čtyřpólové provedení podporuje vyrovnaný přenos výkonu v technologiích, kde pohon nesmí působit neklidně ani při rozběhu, ani při delším provozu.

Tento model se dobře uplatňuje u dopravníků, balicích zařízení, plnicích linek, míchacích jednotek, ventilátorových modulů, čerpacích sestav, etiketovacích technologií, dávkovacích mechanismů, třídicích pracovišť, posuvových systémů, uzavíracích strojů i v automatizovaných výrobních uzlech. V takových aplikacích bývá důležité, že motor lze snadno zařadit do pracovního procesu, zvládá pravidelný takt a nevyžaduje zbytečně velký montážní prostor.

Co přináší v reálném pracovním cyklu

Výkonová hladina 1,1 kW je vhodná tam, kde už pohon přenáší stabilní pracovní zátěž, ale stále se očekává kompaktní řešení bez nadměrné hmotnosti a rozměrů. Jmenovitý proud dosahuje 4,7 A při 230 V a 2,7 A při 400 V, což odpovídá běžnému začlenění do průmyslových soustav. Účinnost 76,2 % a účiník 0,77 dávají tomuto motoru vhodný základ pro pravidelný chod ve strojích, které se opakovaně zapínají nebo pracují delší úseky bez odstavení.

Při rozběhu jsou důležité tři údaje. Poměr rozběhového momentu 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 6. V provozu to pomáhá tam, kde se od pohonu očekává jistý náběh, předvídatelný záběr a stabilní chování při opakovaném startu. Typ zátěže s parabolickou nebo lineární křivkou rozšiřuje možnosti použití u dopravních systémů, při práci s proudícím médiem i u mechanismů, kde se odpor mění podle fáze pracovního pohybu. Význam má také moment setrvačnosti rotoru 0,0023 kg/m², který podporuje dobrou odezvu v zařízeních s pravidelným pracovním krokem, dávkováním nebo krátkými přesuny.

Montážní souvislosti a prostorové řešení

Rám 90 mm, tedy osová výška 90 mm, se hodí do strojů, kde už pohon přenáší citelnější zátěž, ale konstrukce stále potřebuje rozumné rozměry. Při montáži je důležitá i vysoká kompatibilita série 1AL OPTIMAL, která podporuje rychlé uvedení do provozu a jednoduché začlenění do různých typů zařízení. U této platformy se pracuje s provedeními IM B3, IM B35, IM B5, IM B14, IM B34, což dává širší prostor pro osazení do nových i servisovaných technologií.

Praktický význam má také mechanické řešení motoru. Vyvážení s polovičním perem je vhodné při osazování řemenic, spojek a dalších prvků přenosu výkonu. Směr otáčení je možný v obou směrech, takže motor lze zařadit i do reverzačních mechanismů, obousměrných posuvů a uzlů, kde se směr mění podle fáze procesu. Pro elektrické připojení jsou připraveny kabelové průchodky 2-M25X1.5. Při servisním zásahu a logistice pomáhají také rozměry balení 355 × 210 × 270 mm a hmotnost balení 12 kg, které zjednodušují manipulaci při skladování, přepravě i výměně motoru.

Mechanické uložení bez zbytečných kompromisů

Na straně DE i NDE jsou osazena ložiska 6205-2Z. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Takové uložení podporuje rovnoměrný chod při každodenním používání a vytváří spolehlivý základ pro mechanické spojení s dalšími částmi technologie. Vibrace 2,8 mm/s ve třídě A pomáhají udržet klidný provoz stroje a omezit přenos nežádoucích kmitů do konstrukce. Hlučnost 61 dB(A) je příznivá pro výrobní prostředí, kde vedle sebe pracuje více zařízení a sleduje se i kultura chodu.

Provozní podmínky, na které je motor připraven

V průmyslovém prostředí nestačí pouze výkon. Rozhoduje i odolnost vůči prachu, teplu a každodennímu namáhání. Elektromotor 1AL-90S-4 má krytí IP55, které pomáhá chránit vnitřní části před prachem a stříkající vodou. To je důležité v balicích halách, při manipulaci s materiálem, v dopravních uzlech i v technologiích, kde se zařízení pravidelně čistí. Chlazení IC411 podporuje stabilní tepelný režim a kostra série je navržena pro účinný odvod tepla.

Motor používá izolační třídu F a nárůst teploty B. Je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m. Provozní faktor 1,0 spolu s režimy S1, S2, S3, S4-S9 umožňuje nasazení v nepřetržitém chodu i v přerušovaných procesech. Pro řízení je motor vhodný pro DOL, podporuje frekvenční měnič i softstartér, takže se dá přizpůsobit jednoduchým i citlivějším rozběhovým požadavkům. Tam, kde má pohon pracovat pravidelně, bez komplikované integrace a s pevnou provozní jistotou, představuje 1AL-90S-4 přesnou volbu v rámci osvědčené série 1AL OPTIMAL.
