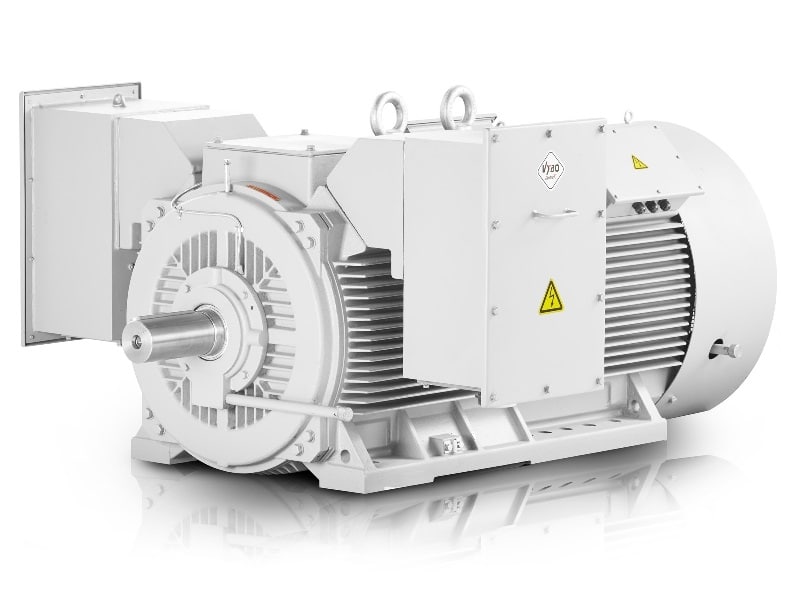

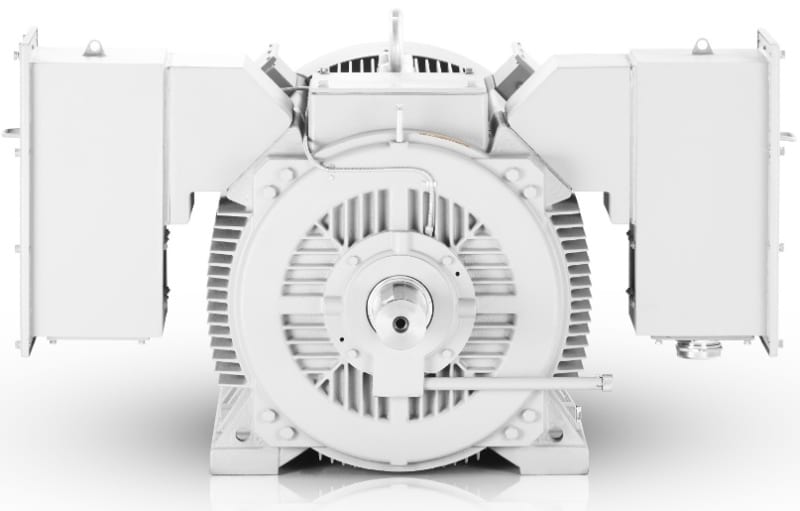

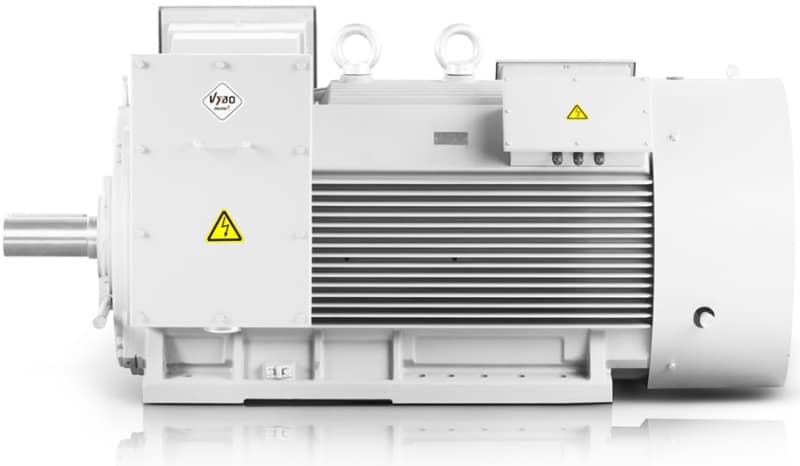

Typ elektromotoru: H17R-500-C-8-6 1000KW 6000V 50HZ
| Všeobecná data | |
| Typ | H17R 500-C-8-6 |
| Rám (mm) | 500 |
| Elektrická data | |
| Výkon (kW) | 1000 |
| Jmenovitý proud (A) | 121 |
| Rychlost (rpm) | 747 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 6 000 |
| Točivý moment (Nm) | 12784 |
| Připojení | Y |
| Tmax/Tn | 2,1 |
| Tst/Tn | 1,0 |
| Ist/In | 5,3 |
| Setrvačnost rotoru (kg*m2) | 48 |
| Výkonnost | |
| Efektivita (%) | 96,1 |
| Účiník (100%) | 0,83 |
| Príslušenství | |
| 6 x PT100 ve vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Približná hmotnost | 7190 kg |
| Vibrace (mm/s) | 2.8 |
| Smer rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zátěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | Na vyžádání/Na vyžádání |
| Mazivo | Na vyžádání |
Dlouhý popis produktu
H17R 500-C-8-6 přináší vysokou hustotu výkonu pro provozy, kde se elektromotor 700 ot./min musí opírat o stabilní rezervu při rozběhu i při dlouhodobém zatížení. Tento třífázový elektromotor s výkonem 1000 kW je navržen tak, aby v omezeném prostoru dodal výkon srovnatelný s robustnějšími sestavami a přitom zachoval dobrou provozní kontrolu. V praxi to ocení velké procesní linky, čerpadla s vysokým dopravním odporem i pohony, u nichž je důležitá přesná koordinace s navazující technologií.
Kompaktní elektromotor 6000 V pro průmyslové prostory s omezenou montáží
Hlavní výhodou je kompaktní provedení, které umožňuje dosáhnout plného výkonu v prostoru odpovídajícím rámům H315 až H560. Pro projektanta to znamená snadnější osazení do existujících strojoven, menší nároky na základový prostor a lepší návaznost na provoz, kde se počítá každý metr čtvereční. Průmyslový elektromotor 6000 V v takovém řešení usnadňuje modernizace bez zbytečných stavebních zásahů.
Výsledkem je řešení, které se hodí pro VN elektromotory v energetice i v těžkém průmyslu. Stabilní konstrukce podporuje plynulý chod při vysokém trvalém zatížení a zároveň pomáhá udržet provoz pod kontrolou v náročných cyklech.
Měděný rotor pro dlouhou životnost při trvalém zatížení
Měděná slitina rotoru snižuje ztráty a zvyšuje tepelnou odolnost při opakovaném zatížení, což je v nepřetržitých provozech rozhodující. 8-polový elektromotor s tímto řešením lépe snáší dlouhé pracovní intervaly a pomáhá omezit tepelné namáhání při rozbězích, regulaci i při kolísání procesu. Taková konstrukce má praktický přínos ve výrobních linkách, kde se očekává dlouhý servisní interval a předvídatelné chování pohonu.
- Měděný rotor podporuje dlouhou životnost při náročných pracovních režimech.
- Osová výška 500 mm usnadňuje integraci do existujících technologií.
- Účiník 0,83 pomáhá při navrhování napájecí soustavy.
- Účinnost 96,1 % snižuje energetické ztráty při dlouhodobém provozu.
- Izolační třída F spolu s nárůstem teploty B podporuje stabilitu vinutí.
Volba napětí pro různé sítě a provozní standardy
Pro průmyslové nasazení je důležitá i možnost přizpůsobit motor síti a projektovým zvyklostem. Dostupné napěťové varianty 3 300 V, 6 000 V, 10 000 V a 11 000 V usnadňují použití v různých provozech bez kompromisů v zapojení. Takové řešení ocení podniky, které provozují více technologických celků s odlišnou úrovní rozvodů.
V praxi to znamená snadnější začlenění do čerpacích stanic, kompresoroven, mlýnů, drtičů, dopravníků, míchaček, ventilátorových jednotek a odvalovacích linek. Právě zde se elektromotor 700 ot./min projeví jako pohon, který lépe respektuje požadavky procesu než univerzální řešení s menší provozní rezervou.
VYBO Electric má ve střední Evropě pozici největší firmy ve svém odvětví a tato zkušenost se promítá do technické podpory i do srozumitelného návrhu pohonu.
Rozběh, moment a hmotnost pod kontrolou u těžkých technologií
Jmenovitý točivý moment 12784 Nm dává pohonu potřebnou sílu pro rozběhy a pro trvalé zatížení v provozech, kde se výkon přenáší přes náročnou mechaniku. Jmenovitý proud 121 A a poměr rozběhového proudu Ist/In 5,3 % pomáhají při návrhu ochrany a dimenzování rozvodů. Při hmotnosti 7190 kg a momentu setrvačnosti rotoru 48,0 kg·m² je důležité, že celý celek zůstává dobře čitelný z pohledu mechanického návrhu i údržby.
Do detailů provozu zapadá i to, že model H17R Compact PRO-HV umožňuje nasazení v aplikacích, kde se sleduje teplota vinutí a ložisek. Pokud je součástí výbavy i ochranné a měřicí příslušenství, servisní tým získá lepší přehled o stavu pohonu a může plánovat odstávky přesněji.
Přehledné řešení pro těžký průmysl a energetické pohony
V celém portfoliu VYBO Electric se tento motor řadí mezi řešení pro velké procesní a energetické pohony, kde se očekává dlouhodobá stabilita a jednoduchá servisní praxe. Nízká míra zbytečných zásahů, přehledná montážní logika a vhodné napěťové varianty vytvářejí základ pro spolehlivou integraci do nových i modernizovaných linek.
Pokud potřebujete pohon pro těžký průmysl, technologické celky nebo modernizaci vysokonapěťové linky, kontaktujte nás.
