Elektromotor 710 kW H17RL400-4, 1789 ot.min.-1

Typ

H17RL400-4

Výkon

710,00 kW

Otáčky

1789 ot/min

Proud

1213/703 A

Napětí

400/690 V

Kostra

Litina

Produkt je dostupný na skladě.



Montážní provedení

IM B3 – patkové (standard)
IM B5 – přírubové
IM B35 – patky + příruba
IM V1 – vertikální

Datový list online →

Rozměry na vyžádaní →

Elektromotor 710kW H17RL400-4

Elektromotor 710 kW H17RL400-4, 1789 ot.min.-1 se právem řadí mezi nejkvalitnější produkty v kategorii nízkonapěťových elektromotorů s výkonem do 1000kW. Jde o elektromotory s širokým spektrem využití. Jsou vhodné pro náročnější aplikace. Jsou výjimečné zejména množstvím nadstandardních prvků i v základní výbavě a mnoha dalšími výhodami. Precizní výroba a složení z kvalitních materiálů zabezpečuje spolehlivost a dlouhověkost elektromotoru.

Elektromotor 710kW, 4 pól skladem

Základní výbava elektromotoru 710kW H17RL:

  • elektromotor H17RL400-4
  • vinutí elektromotoru
  • teplotně vysoceodolná vazelína v zpevněných ložiskách
  • skříňka připojovacího terminálu z kovu (standardně se u motorů do 22kW používá plastová)
  • STATOROVÉ PLECHY – krájení a lisování je strojní
  • zpevněné a vyztužené štíty ložisek vyrobeny z litiny
  • kryt chlazení z oceli a ocelovou chladicí vrtuli (standardně se používá plast)
  • ROTOR elektromotoru
  • zesílená rotorová klec (vyrobená z oceli, hliníku a s přídavkem mědi)
  • vakuová impregnace – VPI (Vacuum pressure impregnation)
  • navíjení je strojní
  • vkládání plechů do statoru je také strojní
  • robustní litinové zpevněné patky
  • zpevněné ložiska včetně uzavřené ocelové klece
  • maximální kvalita a čistota mědi v drátě vinutí, který je smaltovaný

Komponenty elektromotoru H17RL a jejich uchycování

Montážní provedení elektromotoru H17RL s výkonem 710 kW mohou mít různé podoby.

  • uchycení příruby
  • box může být nahoře a také na boku, v závislosti na konkrétním případu a požadavků
  • upevnění je zajištěno pevnostními ocelovými imbusovými šrouby
Elektromotor 710 kW – Eshop

Na našem e-shopu najdete kromě litinových elektromotorů H17RL i:
– hliníkové elektromotory AL
– kroužkové a jeřábové elektromotory
– nízkonapěťové elektromotory velkých výkonů
– vysokonapěťové elektromotory
– stejnosměrne elektromotory
– elektromotory do prostředí s nebezpečím výbuchu
– elektromotory s brzdou
– elektropřevodovky
– množství jiného sortimentu

Elektromotor 710 kW – nejvyšší dostupná kvalita

Elektromotory H17RL jsou vyráběny v maximální možné kvalitě s velkou precizností a to je dělá skvělým společníkem ve vaší práci.

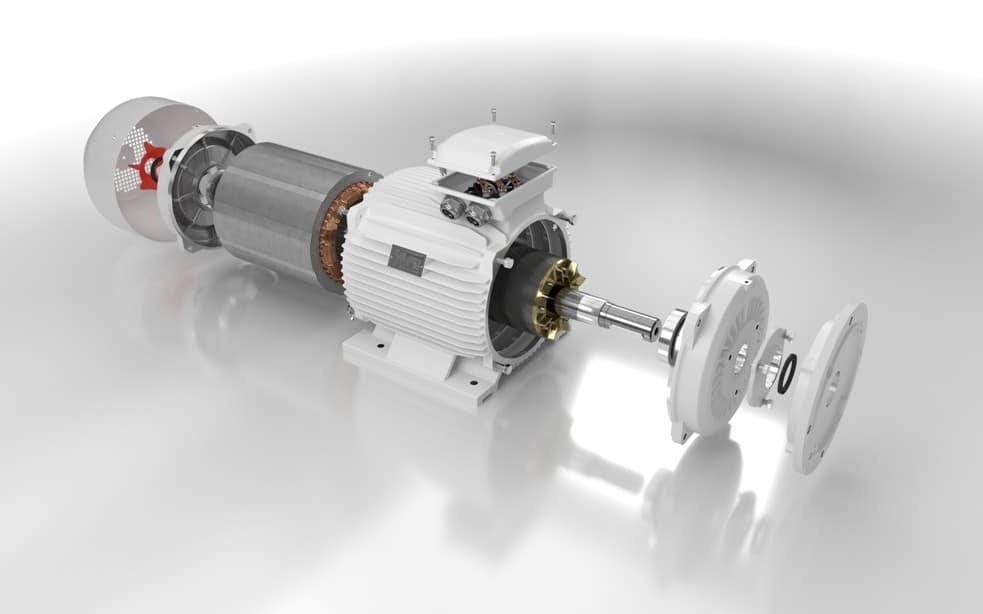

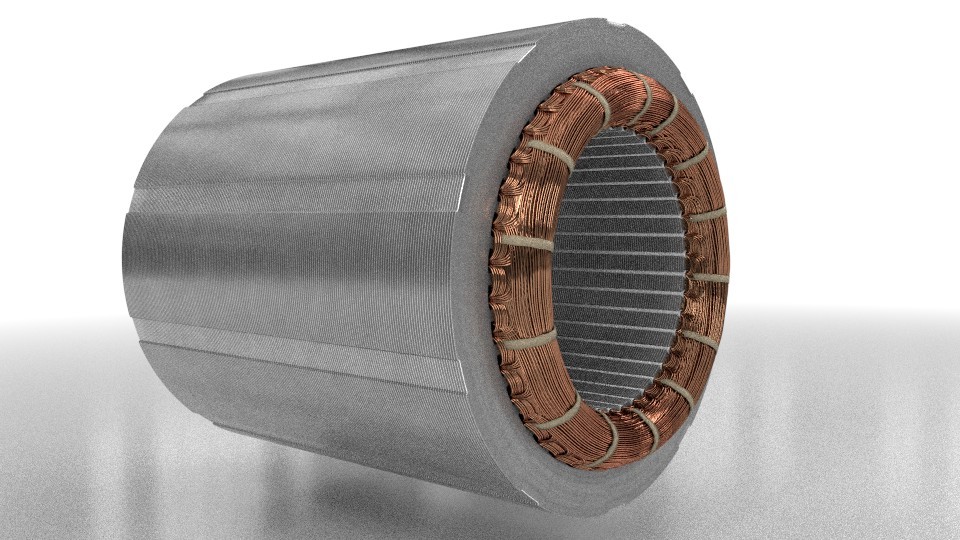

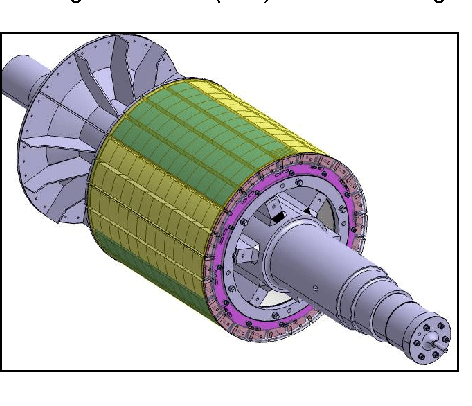

Elektromotor rozobratý 710kw Elektromotor stator 710kw elektromotor statorove plechy 710kw elektromotor rotor 710kw stator elektromotoru 710kw

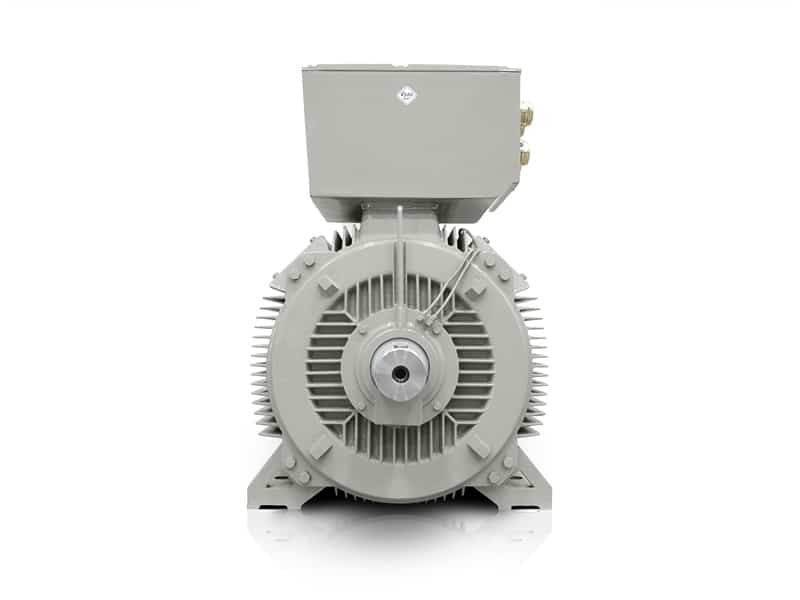

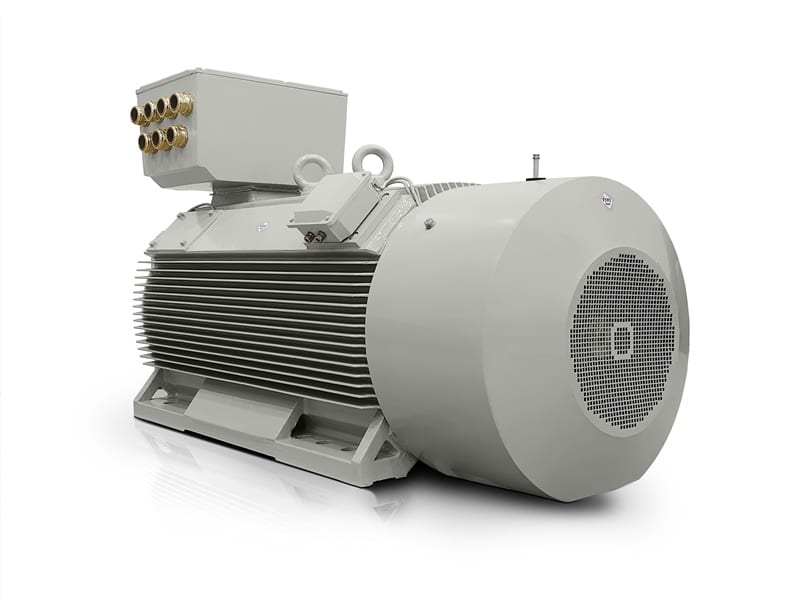

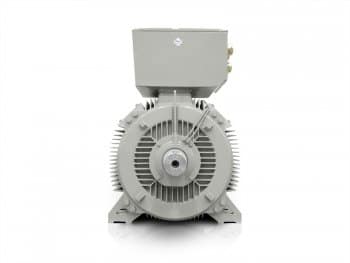

elektromotor 710kW H17RL 400-4

elektromotor 710kW H17RL 400-4

elektromotor 710kW H17RL 400-4

elektromotor 710kW H17RL 400-4

elektromotor 710kW H17RL 400-4

IM B3 – patkové (standard)
IM B5 – přírubové (příplatek +10% z ceny elektromotoru)
IM B35 – patky + příruba (příplatek +10% z ceny elektromotoru)
IM V1 – vertikální (příplatek +10% z ceny elektromotoru)

Datový list pro třífázové elektromotory
Typ elektromotoru: H17RL 400-4, 710 kW

Typ

H17RL 400-4

Výkon (kW)

710

Jmenovitý proud(A)

1213/703

Rychlost (rpm)

1789

Skluz

0,008

Frekvence (Hz)

50

Proud nakrátko (%)

700

Jmenovitý točivý moment (Nm)

3790,1

Moment nakrátko (%)

120

Zvratový moment (maximální moment) (%)

220

Efektivnost (50%)

93,4

Efektivnost (75%)

96,3

Efektivnost (100%)

96,3

Účiník (50%)

0,75

Účiník (75%)

0,84

Účiník (100%)

0,88

Hlučnost (dB)

98

Standard: specifikace

IEC60034-1 / GB755

Standard: test

IEC60034-2 / GB/T1032

Standard: hluk

IEC60034-9 / GB10069.3

Standard: vibrace

IEC60034-14 / GB10068

Rám (mm)

400

Poly

4

Napětí (V)

400/690

Připojení

Δ/Y

Izolační třída

F

Servisní faktor

1,0

Zatížení

S1

Teplota okolí (°C)

-20~40

Inštalační nadmořská výška (m)

1000

Třída ochrany

IP55

Typ chlazení

IC411

Instalace

IM B3

Vibrace (mm/s)

2.8

Přibližná hmotnost

3790

Směr rotace

Oba

Startování

DOL

Spojování

přímo

Ložiska DE/NDE

6326C3/6326C3

Domazávání int. (h)

DE-4000 / NDE-4000

Množství maziva (g)

85

Mazivo

CALTEX SRI-2
